Antes de solicitar una cotización, decida qué va a comprar realmente: material tubular que se mecanizará en un componente o tubería con clasificación de presión destinada a transportar fluido. Luego especifique el diámetro exterior, el diámetro interior, la longitud, el sobre de la pieza terminada, las condiciones de servicio, la cantidad, los requisitos de inspección y la documentación. Esa distinción evita el error de solicitud de cotización más costoso: tratar un perfil de plástico de ingeniería semiacabado como si fuera un componente certificado de un sistema de tuberías.
Primero decida si la aplicación necesita material tubular semiacabado o tubería de proceso con clasificación de presión.

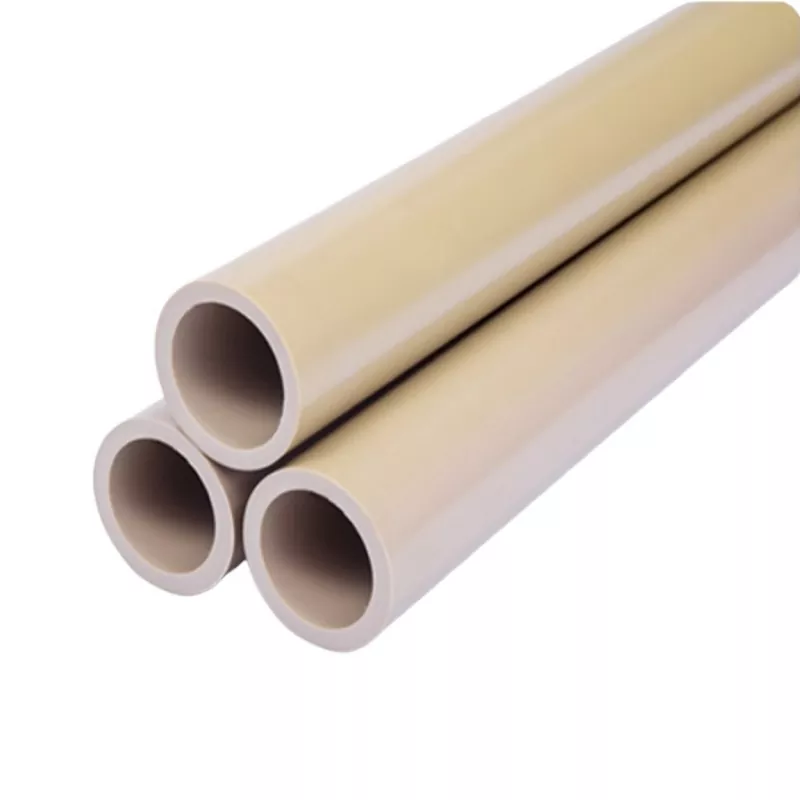

MayoríaTuberías PEEK GF30Los perfiles vendidos como perfiles semiacabados son tubos de pared gruesa que se utilizan para mecanizar casquillos, manguitos, cuerpos aislantes, componentes de desgaste y piezas estructurales. La palabra "tubería" describe la geometría; no establece automáticamente una clasificación de presión.
Si el producto contendrá gas o líquido presurizado, su consulta necesita más que dimensiones. Indique el medio, las temperaturas de operación y de alteración, la presión normal, los ciclos de presión, el diseño de las juntas, el código de diseño requerido y la prueba de aceptación. Pregunte si el proveedor puede proporcionar datos de presión nominal para el grado, tamaño y temperatura exactos. Sin esa evidencia, trate el material comoCulata tubular PEEK GF30, no como tubería de proceso aprobada. Esto es especialmente importante en servicios químicos, donde la permeación, la tensión, la temperatura y el diseño de la conexión pueden controlar las fallas incluso cuando el polímero mismo resiste el fluido.
Traducir el dibujo a un diámetro exterior, un diámetro interior, una pared, una longitud y una envolvente de pieza terminada inequívocos.
Envíe un dibujo controlado en lugar de una captura de pantalla marcada. Debe identificar unidades, número de plano, revisión, método de proyección y cada superficie crítica. Indique directamente el diámetro exterior y el diámetro interior; no espere que el proveedor obtenga uno de un muro nominal. Incluya requisitos de longitud de corte, rectitud o concentricidad cuando sean funcionales e identifique qué superficies permanecerán tal como se suministraron.
La envoltura de la pieza terminada es igualmente importante. Muestre el diámetro exterior terminado más grande, el diámetro interior terminado más pequeño, los hombros, las ranuras, las roscas y las superficies de referencia que deben caber dentro del espacio en blanco solicitado. Un tubo puede coincidir con las dimensiones nominales y, sin embargo, dejar muy poco material para limpiar el descentramiento, las irregularidades de la superficie o los extremos cortados con sierra.
Normalice los tamaños disponibles como OD × ID, desde Φ20 × Φ15 hasta Φ458 × Φ404, con longitudes de stock de 1000 mm y 3000 mm
Ideal Plastic enumera combinaciones de diámetro exterior × diámetro interior que abarcan desde Φ20 × Φ15 hasta Φ458 × Φ404, con longitudes de 1000 mm y 3000 mm. Utilice la misma convención en la RFQ y etiquete las unidades como milímetros. Los puntos finales describen el rango publicado; no significan que todos los pares posibles de OD e ID sean estándar. Confirma la combinación exacta a través delrango de tamaño de tubería PEEK GF30 publicado.
| Campo de solicitud de cotización | que decir |
|---|---|
| Dimensiones en blanco | OD × ID × longitud de corte, todos con unidades |
| Sobre terminado | Diámetro exterior máximo de acabado, diámetro interior mínimo de acabado y características críticas |
| Longitud del stock | Piezas de 1000 mm, 3000 mm o cortadas por el proveedor |
| Cantidad | Número de piezas completas, en bruto o terminadas |
| Geometría crítica | Concentricidad, rectitud, escuadra final y esquema de referencia cuando sea necesario |
Separe la tolerancia del stock de la tolerancia de la pieza terminada y confirme la tolerancia de mecanizado antes de realizar el pedido.
La página del producto indica una tolerancia de ±0,02 mm, pero una solicitud de presupuesto nunca debe repetir esa cifra sin definir su alcance. Pregunte qué dimensión cubre, si se aplica a piezas estándar o mecanizadas y bajo qué condiciones de medición. La tolerancia OD, la tolerancia ID, la variación de la pared, la ovalidad y la rectitud son controles diferentes.
Para un componente mecanizado, especifique las tolerancias de acabado por separado y deje que el proveedor confirme una tolerancia de mecanizado adecuada. No solicite un tubo casi neto basándose únicamente en las dimensiones nominales. El PEEK relleno de vidrio es rígido, pero la tensión residual, la presión de la herramienta y el calor generado durante el mecanizado aún pueden mover una sección delgada después de retirar el material.
Haga coincidir un 30 % de PEEK relleno de vidrio con la temperatura, la dirección de la carga, la exposición a sustancias químicas y el servicio eléctrico
PEEK GF30 es PEEK compuesto con un 30% de fibra de vidrio. El refuerzo generalmente se selecciona para aumentar la rigidez estructural, mejorar el control de la fluencia y reducir el movimiento dimensional en comparación con el PEEK sin relleno. Esas ventajas no eliminan la necesidad de definir la aplicación.
Informe al proveedor las temperaturas continuas y de corta duración, la dirección de la carga, la duración de la carga, los ciclos, los materiales de acoplamiento y el desgaste esperado. Para la exposición química, indique el fluido real, la concentración, la temperatura, el tiempo de exposición y si hay tensión mecánica presente. “Resistente a productos químicos” es demasiado amplio para la aprobación del diseño. Para las piezas eléctricas, identifique las propiedades dieléctricas, de aislamiento y de seguimiento requeridas en lugar de asumir que el comportamiento del polímero base se mantiene sin cambios en el compuesto relleno.
Compare GF30 con PEEK sin relleno cuando la rigidez, la expansión térmica y el control dimensional impulsan la decisión
Elija GF30 cuando la rigidez, la resistencia a la fluencia y el control dimensional bajo calor sean fundamentales para el diseño. Considere el PEEK sin relleno cuando la ductilidad, la pureza, el acabado superficial o el comportamiento de mecanizado menos abrasivo sean más importantes. La fibra de vidrio aumenta el desgaste de la herramienta y puede producir una superficie mecanizada diferente a la del material sin relleno. También puede crear propiedades dependientes de la dirección en función de cómo se procesó el material tubular.
No seleccione entre ellos desde una hoja de propiedades PEEK genérica. Compare los datos de las calidades reales y, para ensamblajes ajustados, pregunte si el valor de expansión térmica se informa en una dirección relevante para la tubería y el componente terminado.
Valide la resistencia a la tracción, el módulo de flexión, la expansión térmica y la resistencia química en la hoja de datos específica del grado.
Una cotización útil identifica el compuesto exacto y adjunta su hoja de datos. Revise la resistencia a la tracción, el módulo de flexión, el alargamiento, el comportamiento térmico, la densidad y el coeficiente de expansión térmica, pero también verifique el método de prueba, la orientación y el acondicionamiento de la muestra. Un valor de título único puede provenir de una muestra moldeada que no representa una pared de tubo mecanizada.
La compatibilidad química necesita una disciplina similar. Solicite evidencia específica de grado a una temperatura y concentración cercanas a sus condiciones de servicio. Si la falla crearía un riesgo de seguridad o de parada, planifique pruebas de aplicación en material representativo de producción. Las tablas de resistencia publicadas son herramientas de detección; no tienen en cuenta todas las combinaciones de estrés, fluido, temperatura y tiempo de exposición.
Requerir identificación de grados, métodos de prueba, trazabilidad de lotes, registros de inspección y documentos de cumplimiento aplicables.
Escriba el paquete de documentación en la solicitud de cotización para que se le fije el precio y se prepare antes del envío. Como mínimo, solicite el fabricante y la designación del grado, la trazabilidad del lote o lote, el certificado de conformidad, los métodos de prueba aplicables y un informe de inspección para las dimensiones acordadas.
Si su proyecto requiere cumplimiento ambiental, de calidad, aeroespacial, automotriz o específico del cliente, nombre el documento o estándar y la revisión requerida. Una declaración general de que el material cumple con los requisitos internacionales no sustituye el certificado que necesita el inspector receptor. También aclare si los registros deben rastrear cada corte en blanco hasta la longitud principal y si las etiquetas del empaque deben llevar el número de lote, la revisión del dibujo y la línea de orden de compra.
Envíe a Ideal Plastic un paquete listo para cotizar con la revisión del dibujo, las condiciones de servicio, la cantidad, el nivel de inspección, el alcance del mecanizado, el embalaje y el destino de entrega.
Su paquete debe contener un dibujo actual, no varias versiones conflictivas. Incluya el grado solicitado, OD × ID × longitud, sobre terminado, cantidad, entorno de servicio, tolerancias críticas, nivel de inspección y registros requeridos. Defina si Ideal Plastic suministra tubos de longitud completa, espacios en blanco cortados o componentes mecanizados terminados. Las instrucciones de embalaje deben abordar el embalaje limpio, la protección de los extremos, la separación de piezas y la segregación de lotes cuando sea necesario.
Proporcione el país de destino, código postal, condiciones de entrega y fecha solicitada. Los perfiles de gran diámetro o 3000 mm pueden crear limitaciones de transporte y manipulación que no son visibles en el precio por pieza. Enviando esos detalles con elconsulta de tubería PEEK GF30 personalizadale brinda al proveedor suficiente información para cotizar material, mecanizado, inspección y logística sobre la misma base.
Preguntas frecuentes del comprador: disponibilidad de stock estándar, plazos de entrega indicados, muestras, mecanizado y control de polvo, embalaje y riesgo de entrega internacional
- ¿Están todos los tamaños enumerados disponibles para envío inmediato?
- Ideal Plastic indica envío el mismo día para tamaños estándar, pero se debe confirmar la disponibilidad para el diámetro exterior x diámetro interior, la longitud, la cantidad y el grado exactos en el momento del pedido.
- ¿Cuál es el plazo de entrega indicado para el material personalizado?
- El plazo de entrega personalizado indicado es de 7 a 10 días. Confirme si eso cubre únicamente la producción o también el mecanizado, la inspección, la documentación y el tránsito.
- ¿Debería solicitar una muestra?
- Sí, si el acabado de la superficie, el color, la respuesta del mecanizado o el ajuste son sensibles. Asegúrese de que la muestra sea del mismo grado y, cuando sea posible, representativa de la ruta de producción prevista.
- ¿Quién debería controlar el mecanizado y el polvo de fibra de vidrio?
- Asigne por escrito el alcance del mecanizado. El taller mecánico debe utilizar carburo adecuado u otras herramientas resistentes al desgaste, controlar el calor y las rebabas, y capturar el polvo de polímero relleno de vidrio con procedimientos de extracción y lugar de trabajo adecuados. Los parámetros de mecanizado exactos dependen de los requisitos de geometría, herramientas, configuración y acabado.
- ¿Cómo se deben empaquetar las piezas?
- Especifique envoltura limpia, extremos protegidos, separación de superficies terminadas, etiquetas de lote y controles de humedad o contaminación requeridos por su proceso de recepción.
- ¿Qué crea el riesgo de entrega internacional?
- Los perfiles largos, los documentos aduaneros, los cargos por peso dimensional y los términos de entrega poco claros son puntos problemáticos comunes. Envíe el destino y la documentación requerida con el plano, luego solicite a Ideal Plastic que confirme la disponibilidad, el alcance y los términos de envío en su cotización por escrito.
