La polieteretercetona (PEEK) estándar sin relleno sobrevive al calor extremo mejor que casi cualquier otro plástico de ingeniería. Eso cambia en el momento en que aplicas una carga mecánica. A temperaturas sostenidas superiores a 150 °C, un componente de PEEK sin relleno y sometido a una presión física continua comenzará a deslizarse, deformarse y, finalmente, perder sus tolerancias dimensionales. Esto se soluciona alterando la matriz estructural del polímero.

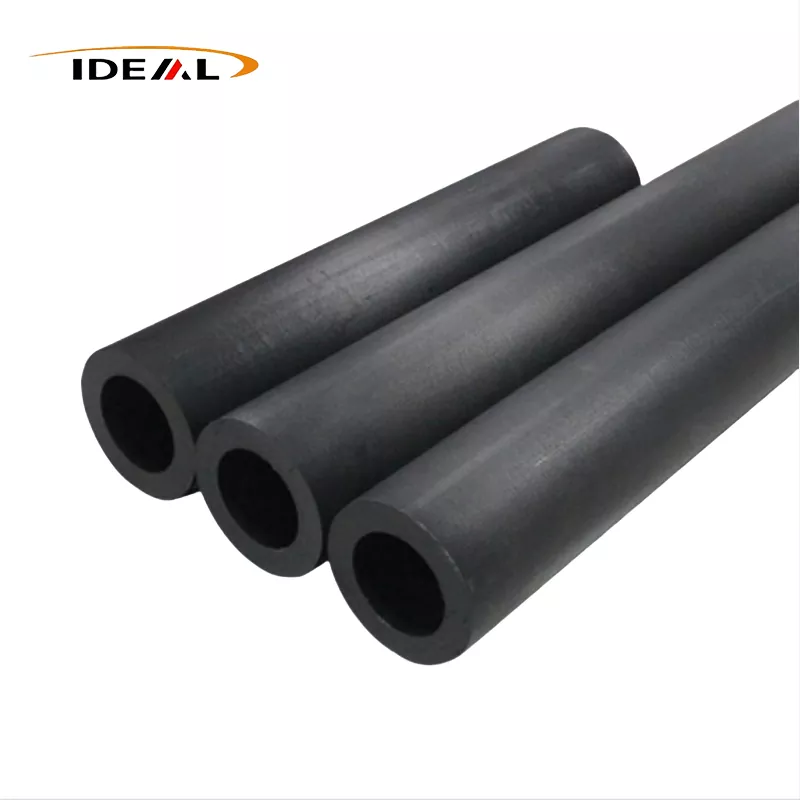

Al combinar la resina base con un 30% de fibra de carbono corta, las limitaciones físicas del material cambian drásticamente. La red interna de carbono actúa como un esqueleto rígido que resiste el movimiento de la cadena polimérica. Esto eleva la temperatura de distorsión por calor (HDT) más allá de los 315 °C. Multiplica el módulo elástico, reduce drásticamente el coeficiente de expansión térmica y crea una superficie de desgaste que dura más que el PEEK estándar en órdenes de magnitud. Si su aplicación implica alta fricción, estrés mecánico y calor agresivo,Tubos PEEK reforzados con fibra de carbonoOfrecen la estabilidad estructural de la que carecen los polímeros puros.
Los fallos de ingeniería en entornos de alta temperatura rara vez ocurren porque un material se derrite repentinamente. Ocurren porque un material cede lentamente. La deformación térmica es un proceso gradual y progresivo en el que una combinación de calor y presión fuerza a un polímero a cambiar su forma prevista. En aplicaciones de precisión, un cambio dimensional de sólo unas pocas centésimas de milímetro es indistinguible de una falla total de un componente.
Considere un cojinete de deslizamiento de PEEK estándar que funciona en una bomba de alta velocidad a 200 °C. La temperatura ambiente está muy por debajo del punto de fusión del PEEK de 343°C, pero el calor de fricción localizado eleva la temperatura de la superficie. A medida que el material se ablanda ligeramente, la carga mecánica del eje giratorio comprime la pared del soporte. El diámetro interior se expande. El eje comienza a vibrar. La vibración aumenta la fricción, lo que genera más calor, acelerando la deformación hasta que el sistema se atasca por completo.
Este modo de falla exacto afecta las líneas de conducción de fluidos, los manguitos aislantes y los cilindros de carga en toda la industria pesada. Los compradores a menudo confunden la causa raíz, asumiendo que el plástico simplemente no soporta la temperatura. El problema real es la falta de resistencia a la compresión a esa temperatura específica. Cuando se especifica un tubo para un ambiente de alta carga y alto calor, confiar en el punto de fusión base de un material es un error costoso. Debe evaluar la temperatura de distorsión por calor bajo carga. Los plásticos sin relleno se expanden isotrópicamente (en todas direcciones por igual) cuando se calientan. Sin un agente de refuerzo para fijar la geometría en su lugar, mantener tolerancias estrictas en un entorno térmico dinámico es físicamente imposible.
Agregar un 30% de fibra de carbono corta a una matriz de PEEK cambia fundamentalmente la forma en que el material absorbe y distribuye la energía mecánica. Las fibras de carbono son mucho más rígidas y resistentes que el polímero circundante. Cuando se aplica una carga a un tubo PEEK lleno de carbono al 30%, la tensión se transfiere desde la matriz plástica relativamente blanda directamente a las fibras de carbono rígidas.
Esta transferencia de tensión es lo que impulsa el módulo elástico superior y la mayor resistencia mecánica del material. Las fibras impiden físicamente que las cadenas de polímeros se deslicen unas sobre otras. Debido a que el carbono no se expande al mismo ritmo que el plástico cuando se calienta, actúa como una restricción interna. El coeficiente de expansión térmica lineal cae significativamente, lo que significa que un manguito mecanizado mantendrá sus diámetros interior y exterior incluso cuando la temperatura de funcionamiento fluctúe enormemente.
La adición de carbono también transforma las propiedades tribológicas del material. Al comparar la tasa de desgaste del CF PEEK con la del PEEK estándar, la variante reforzada funciona excepcionalmente bien en condiciones de alta presión y velocidad (PV). En una aplicación de casquillo o cojinete liso, las fibras de carbono se asientan en la interfaz de desgaste. Soportan la peor parte de la carga de fricción, evitando que el polímero más blando se rompa o se adhiera a la superficie metálica acoplada. Esta excelente resistencia al desgaste lo convierte en la opción predeterminada para piezas móviles de alta fricción.
Sin embargo, esta rigidez estructural introduce compensaciones necesarias en la fabricación. El PEEK CF30 es sustancialmente más duro y abrasivo que el PEEK estándar. Requiere herramientas especializadas y centros de mecanizado CNC rígidos para procesar con precisión. Como el material es más rígido, también es más quebradizo; No tolerará cargas de choque de alto impacto ni un polímero sin relleno. Lograr geometrías de precisión requiere un manejo experto. GuangZhou Ideal fabrica estos tubos con tolerancias específicas de ±0,02 mm y ofrece espesores de pared que van desde 3 mm a 100 mm, lo que garantiza que incluso los cilindros de PEEK de paredes gruesas y alta resistencia a la compresión cumplan con las especificaciones de ingeniería exactas sin huecos internos ni fracturas por tensión.
Los ingenieros no especifican PEEK reforzado con carbono de forma predeterminada. El material es caro y requiere un mecanizado preciso. Se elige específicamente para reemplazar materiales que fallan, son demasiado pesados o electromagnéticamente incompatibles con el entorno operativo. Las dos vías de sustitución más comunes implican reemplazar los metales pesados en el hardware de vuelo y reemplazar los plásticos aislantes en la fabricación de productos electrónicos sensibles.
Cada gramo de masa en un avión o nave espacial conlleva una penalización de combustible. Los ingenieros aeroespaciales pasan décadas buscando formas de sacar peso de un chasis sin comprometer la integridad estructural. Históricamente, los componentes sujetos a fluidos de aviación corrosivos, altas vibraciones y calor del motor se fabricaban de titanio o acero inoxidable. Hoy en día, la fibra de carbono PEEK de grado aeroespacial está reemplazando rápidamente al metal en soportes, líneas de fluidos y mangas estructurales.
Las matemáticas que impulsan esta sustitución son sencillas. El titanio tiene un peso específico de aproximadamente 4,5 g/cm³. El PEEK reforzado con carbono tiene un peso específico de aproximadamente 1,4 g/cm³. Cambiar un tubo de metal por un tubo de plástico reforzado con carbono produce una reducción de peso inmediata de casi el 70%. Si bien el CF PEEK no puede igualar la resistencia absoluta a la tracción del titanio, a menudo excede los requisitos de resistencia específicos para la aplicación. Si un componente está sobrediseñado en metal simplemente para sobrevivir a la temperatura de funcionamiento, cambiar a un polímero de alta temperatura elimina masa innecesaria.
Más allá del peso, CF PEEK elimina por completo la corrosión galvánica. Cuando diferentes metales entran en contacto en un ambiente húmedo, uno corroerá al otro. El plástico rompe este circuito eléctrico. Esto hace que las fundas PEEK de fibra de carbono mecanizadas sean muy valiosas como separadores de aislamiento y tubos de guiado protectores en conjuntos aeroespaciales complejos donde interactúan múltiples tipos de metales.
La industria de los semiconductores opera bajo políticas de tolerancia cero tanto para la contaminación por partículas como para las descargas electrostáticas (ESD). Para mover productos químicos de alta pureza, agua desionizada o gases de proceso a través de una fábrica se requieren tuberías que no se degraden, lixiven iones ni acumule una carga estática. El PEEK sin relleno es un brillante aislante químico, pero también es un potente aislante eléctrico. A medida que los fluidos corren a través de un tubo de plástico vacío, generan una carga triboeléctrica. Sin un camino a tierra, esa electricidad estática se acumula hasta formar un arco, destruyendo instantáneamente microchips por valor de miles de dólares.
El relleno de un 30% de fibra de carbono soluciona este problema. Debido a que el carbono es conductor de electricidad, una red continua de fibras a lo largo de la matriz polimérica reduce la resistividad de la superficie del material. Esto transforma el tubo de un aislante en un componente conductor o disipador de estática. Usandotubos CF PEEK de alta temperaturapermite a los fabricantes conectar a tierra de forma segura sus sistemas de enrutamiento de fluidos.
Encontrar proveedores confiables de tubos PEEK antiestáticos requiere observar de cerca su entorno de producción. La contaminación de la resina o el polvo del proceso de extrusión puede introducir puntos de falla en los equipos semiconductores. GuangZhou Ideal opera un taller de moldeo por inyección libre de polvo Clase 100.000 específicamente para cumplir con los estándares de limpieza requeridos por las aplicaciones médicas y de semiconductores, garantizando que la tubería PEEK conductora para semiconductores permanezca libre de partículas extrañas.
Comprar PEEK reforzado con fibra de carbono no es como comprar PVC básico. Los costos de la materia prima exigen especificaciones exactas y la naturaleza abrasiva del relleno de carbón significa que no todos los talleres mecánicos pueden mantener tolerancias estrictas. Si obtiene tubos PEEK CF30 extruidos personalizados o cilindros mecanizados, evalúe a su proveedor con respecto a esta base técnica para evitar costosas repeticiones.
Comprender las realidades térmicas y mecánicas de su entorno operativo es la única manera de especificar el polímero adecuado. Cuando los plásticos estándar se deforman bajo carga y los metales añaden un peso inaceptable, la solución de ingeniería es cambiar a una matriz reforzada con carbono. Revise las dimensiones requeridas yPida sus tubos PEEK reforzados con fibra de carbono personalizadospara fijar sus tolerancias de alta temperatura.
