Fabricados mediante mecanizado CNC de precisión y moldeo por inyección a alta temperatura, los anillos de respaldo de PEEK personalizados de Ideal Plastic ofrecen un rendimiento estable de baja fricción y resistencia a la presión del pulso. Ampliamente utilizados en maquinaria hidráulica, equipos de fondo de pozo de petróleo y gas, sistemas de vacío de semiconductores y dispositivos de fluidos químicos, admiten la producción de dibujos personalizados, muestreo de lotes pequeños y pedidos de exportación a granel para escenarios de sellado industrial rigurosos. ¡Contáctanos!

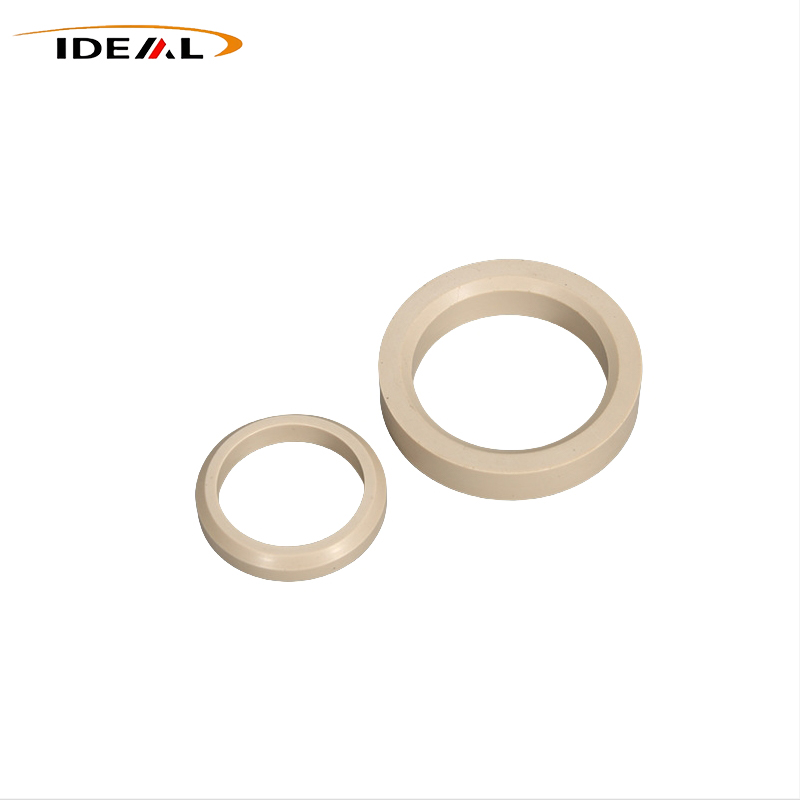

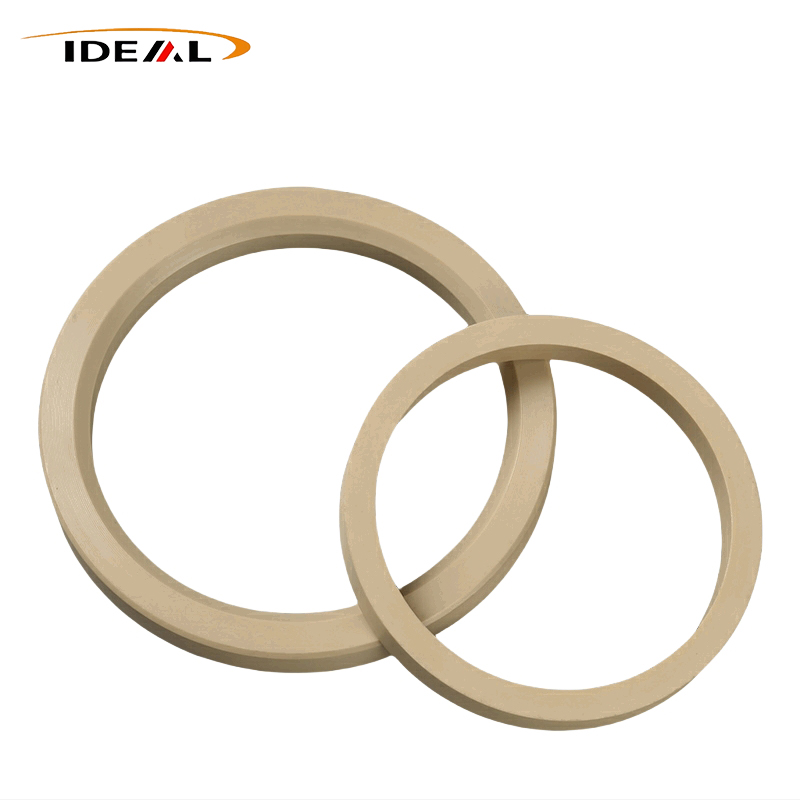

Plástico ideales un fabricante de anillos de respaldo de PEEK. Los productos son componentes protectores auxiliares rígidos especialmente diseñados para sistemas de sellado de alta presión. Siempre se ensamblan con juntas tóricas elásticas en lugar de funcionar de forma independiente. Como barrera protectora rígida, evitan eficazmente que las juntas tóricas se aprieten en los espacios del ensamblaje bajo una presión extrema, evitando daños por cizallamiento y fallas en el sellado. Esto mejora significativamente el nivel de resistencia a la presión y la vida útil general del conjunto de sellado completo, lo que los convierte en accesorios esenciales para equipos de sellado de precisión industrial de alta gama.
Recordatorio principal: Independientemente del proceso de producción, el recocido para aliviar tensiones es esencial para garantizar la estabilidad dimensional a largo plazo y el rendimiento antideformación de los anillos de respaldo de polieteretercetona en entornos de trabajo extremos.
|
Artículo
|
Especificación
|
|---|---|
|
Nombre del producto
|
Anillos de respaldo de polieteretercetona
|
|
Material
|
PEEK sin relleno, PEEK relleno de carbono
|
|
Color
|
negro, beis
|
|
Parámetros de coincidencia de espesor axial
|
1. Junta tórica Sección 1.78: Grosor del anillo de respaldo correspondiente: 0,5-1,0 mm2. Junta tórica Sección 2.62: Grosor del anillo de respaldo correspondiente: 1,5-1,8 mm3. Junta tórica Sección 3.53: Grosor del anillo de respaldo correspondiente 1,8-2,0 mm4. Secciones de junta tórica 5.33, 6.99: espesor coincidente 2,0-4,1 mm
|
|
Rango de diámetro interior (ID)
|
1. Tamaño pequeño: 5 mm-20 mm2. Tamaño mediano: 20 mm-100 mm3. Tamaño grande: 100 mm-300 mm
|
|
Tolerancia dimensional
|
±0,02 mm ~ ±0,05 mm
|
|
Servicio de muestra
|
Para ser negociado
|
|
Certificaciones
|
ISO9001, RoHS, ALCANCE
|
|
Estándares dimensionales
|
Estándar imperial AS568, estándar métrico ISO3601
|
|
Tipo de estructura y servicio
|
Tipo sólido no dividido, corte biselado/tipo dividido diagonal, tipo anillo de respaldo escalonado. Admite el suministro de piezas estándar y el procesamiento personalizado no estándar según los planos, desde el muestreo de lotes pequeños hasta la producción en masa.
|
Estos anillos actúan como inserciones rígidas de refuerzo antiextrusión especialmente diseñadas para disposiciones de sellado de alta presión. Aprovechan las ventajas físicas excepcionales del polímero PEEK para proteger los sellos elásticos primarios, como las juntas tóricas, contra daños por extrusión.
PEEK exhibe un excelente rendimiento antideslizamiento. La deformación permanente apenas se produce bajo una fuerte compresión sostenida. Incluso bajo presión extrema combinada con altas temperaturas, los anillos conservan la geometría y protegen continuamente las juntas tóricas, manteniendo un rendimiento antiextrusión confiable durante ciclos prolongados.
Ante cambios repetidos entre temperaturas altas y bajas, los anillos de respaldo de polieteretercetona presentan un comportamiento de expansión térmica constante sin distorsión obvia. El material permanece dúctil a bajas temperaturas y resiste el ablandamiento bajo el calor para mantener funcional todo el conjunto de sellado.
La fuerte rigidez estructural ofrece una resistencia a la compresión confiable. A diferencia de las alternativas de nailon, el PEEK absorbe una humedad insignificante. El contacto con el agua no provoca hinchazón, por lo que se eliminan por completo los riesgos de atascos en el ensamblaje y de desviación dimensional.
La autolubricación sólida inherente aporta un bajo coeficiente de fricción. Para sistemas de sellado alternativos y rotativos, la fricción entre el anillo de respaldo, la junta tórica y la ranura metálica permanece baja. No es necesaria grasa adicional, lo que se adapta a entornos de producción limpios y sin aceite.
La robusta resistencia mecánica permite al PEEK soportar picos de presión cíclicos y cargas de impacto recurrentes. La formación de grietas y fracturas rara vez ocurren bajo pulsos continuos de alta presión, lo que los hace adecuados para cilindros hidráulicos y maquinaria de presión de pulso.
Como accesorios de protección combinados para estructuras de sellado de alta presión, estos anillos están diseñados principalmente para solucionar el daño de la junta tórica provocado por la extrusión bajo presión intensa. Funcionan especialmente bien en entornos hostiles con altas temperaturas, presión extrema, corrosión química y cargas de presión alternas, condiciones en las que los anillos de respaldo estándar de PTFE o nailon tienden a fallar prematuramente debido a la fluencia.
Maquinaria hidráulica y de fluidos.
Equipos de fondo de pozo para exploración de energía de petróleo y gas
Sistemas de procesamiento de vacío de semiconductores.
Componentes aeroespaciales a bordo
Equipos de manipulación de fluidos químicos.
Instrumentos médicos de precisión de alta presión.
Somos un fabricante profesional centrado exclusivamente en la producción de anillos de respaldo de PEEK de alto rendimiento. Reconocemos profundamente los puntos débiles prevalentes en escenarios de sellado de alta presión que preocupan a la mayoría de los usuarios finales:
- Fallo en la extrusión de la junta tórica bajo alta presión continua
- Deformación por flujo en frío y distorsión permanente de los anillos de respaldo.
- Deformación del producto y fugas del sistema después de la instalación en el campo
La mayoría de los principales proveedores de anillos de respaldo de PEEK solo garantizan que los productos cumplan con los estándares básicos de apariencia y dimensiones a temperatura ambiente, ignorando en gran medida el control de la tensión residual interna. Estos productos pasan fácilmente las inspecciones rutinarias a temperatura ambiente, pero fallan rápidamente bajo una combinación extrema de alta temperatura y alta presión. Esto conduce inevitablemente a:
- Tiempo de inactividad inesperado y no planificado del equipo.
- Reemplazo frecuente de piezas y costos de mantenimiento considerablemente aumentados.
- Funcionamiento inestable de los sistemas de sellado hidráulico y de fluidos.
Para resolver este defecto común en la industria, tomamos el recocido para aliviar tensiones como un proceso de producción central obligatorio, que diferencia nuestros productos de sus contrapartes comunes. Todos nuestros productos, ya sean mecanizados con precisión CNC o moldeados por inyección a alta temperatura, adoptan procedimientos de producción estandarizados:
- Recocido estricto segmentado con temperatura controlada: elimina la tensión residual interna generada durante el mecanizado y el moldeado.
- Liberación de tensión maximizada: evita la deformación posterior a la instalación en condiciones de trabajo duras
- Rendimiento general estable: garantiza una planitud constante y una estabilidad dimensional precisa en entornos operativos reales de alta temperatura y alta presión.
Ofrecemos una línea completa de anillos de respaldo de polieteretercetona personalizables con diversas especificaciones, que cubren modelos convencionales y soluciones personalizadas:
- Tipos de productos: anillos sin fin macizos, anillos divididos con corte al bies y anillos escalonados personalizados
- Especificaciones estándar: tamaños completos que cumplen con los estándares AS568 e ISO3601
- Servicio de personalización: Productos totalmente hechos a medida según dibujos técnicos exclusivos del cliente.
- Opciones de materia prima: PEEK puro sin relleno importado y nacional, PEEK relleno de fibra de carbono para mayor resistencia y resistencia al desgaste.
Nuestros versátiles anillos de respaldo de polieteretercetona se aplican ampliamente en diversos escenarios de trabajo extremos, incluidos equipos semiconductores, instalaciones de petróleo y gas en el fondo de pozo, sistemas hidráulicos de alta presión, equipos de nueva energía y maquinaria de procesamiento químico, satisfaciendo diversos requisitos operativos estrictos.
Como proveedor confiable de componentes auxiliares de sellado de PEEK de alta presión, GuangZhou Ideal se especializa en la fabricación de anillos de respaldo de primera calidad que previenen eficazmente la extrusión de sellos elásticos en sistemas hidráulicos y de fluidos. Nuestras principales ventajas se resumen a continuación:
- Soporte técnico profesional: equipo maduro de I+D y producción para respaldar dimensiones personalizadas y fórmulas de materiales modificadas
- Personalización orientada a escenarios: Optimice los productos dirigidos a diferentes entornos de trabajo de presión y temperatura extremas.
- Cobertura de servicio global: los clientes cooperativos a largo plazo incluyen fabricantes de cilindros hidráulicos, empresas de válvulas para fluidos y proveedores de equipos de ingeniería offshore en múltiples países y regiones.
R1: Definitivamente no. Las juntas tóricas proporcionan un rebote elástico para efectos de sellado, mientras que los anillos de respaldo de polieteretercetona solo ofrecen protección antiextrusión. Las dos piezas deben instalarse como un conjunto combinado.
A2: Los anillos sin fin sólidos presentan una rigidez superior y un rendimiento mucho mejor bajo presión extrema. Las variantes divididas permiten una instalación sin complicaciones en las ranuras del sello, ajustando estructuras que exigen un desmontaje y reensamblaje frecuente. Su índice de presión máxima es ligeramente menor en comparación con los estilos sólidos.
R3: PEEK cuenta con una mayor rigidez, además de una resistencia enormemente mejorada a la fluencia y al flujo en frío. Resiste la deformación y fallas prematuras bajo altas temperaturas y altas presiones mucho mejor que el PTFE. El PTFE es más blando y rentable únicamente para condiciones de trabajo básicas de baja presión.
R4: Sí. La presión se alterna en ambos lados continuamente en condiciones de trabajo bidireccionales. La junta tórica necesita una protección de soporte rígida en dos lados. La instalación en un solo lado provocará daños en el sello cuando se invierta la presión.
R5: La causa más común es la eliminación insuficiente de la tensión residual interna. Una vez que el equipo se calienta y soporta presión, los anillos se deforman, creando pequeños espacios. Luego, las juntas tóricas quedan exprimidas a través de estos espacios y sufren daños irreversibles.
A6: Dar prioridad a los anillos de respaldo de polieteretercetona sólidos y sin fin fabricados mediante mecanizado CNC. Esto evita inconvenientes que incluyen estructuras divididas y defectos en las líneas de soldadura debido al moldeo por inyección. Mientras tanto, confirme que el proveedor implemente procedimientos estandarizados de alivio de tensiones de recocido.
R7: Muchos procesos de semiconductores operan a alta presión, donde las juntas tóricas de FFKM son propensas a sufrir daños por extrusión. PEEK ofrece un rendimiento antideslizamiento más fuerte. Además, los grados puros de PEEK generan una mínima desgasificación del material, satisfaciendo estrictos requisitos de limpieza dentro de las cámaras de proceso.
