Ideal Plastic Factory ofrece juntas PEEK totalmente personalizadas en una amplia gama de especificaciones, incluidos materiales sin relleno, rellenos de fibra de carbono y rellenos de grafito. Admitimos diversas configuraciones, como formas personalizadas ultrafinas, bridas con orificios múltiples y anillos estándar, utilizando una combinación de mecanizado CNC de precisión y moldeo por inyección a alta temperatura. Cada componente se somete a un recocido especializado para aliviar tensiones para eliminar fundamentalmente los problemas relacionados con la deformación, la desalineación y las fugas. ¡Contáctenos hoy!

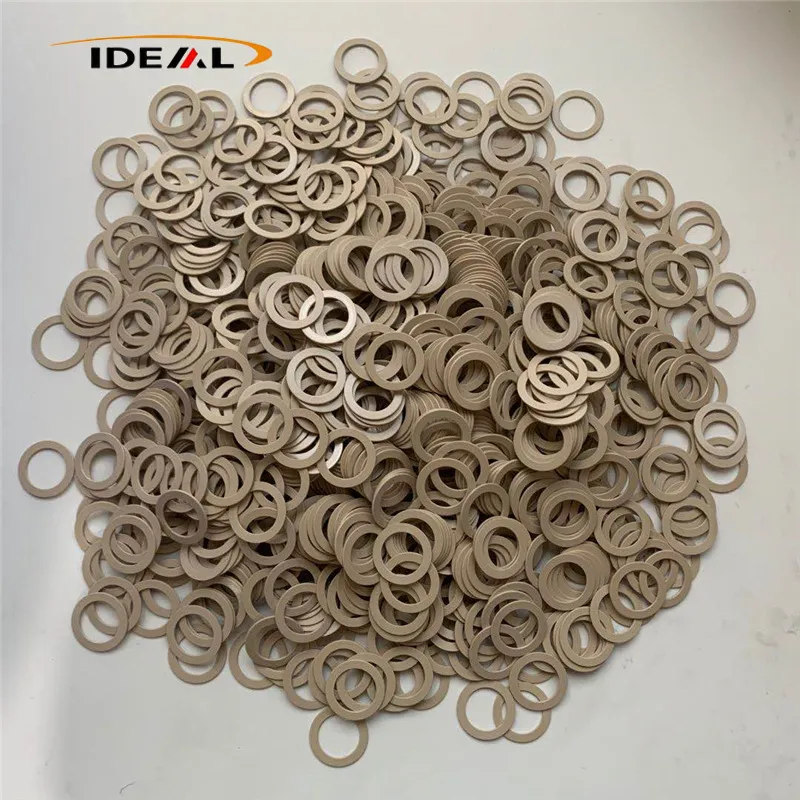

Las juntas PEEK son componentes de sellado de precisión fabricados con polieteretercetona de alto rendimiento, categorizados como sellos de plástico de ingeniería especial de primera calidad. A diferencia de las juntas hechas de caucho, PTFE o nailon, logran una combinación equilibrada de rigidez, estabilidad dimensional constante y rendimiento de sellado confiable. Se utilizan ampliamente para sellado estático, amortiguación de espacios y aislamiento eléctrico en condiciones de trabajo exigentes, incluidas altas temperaturas, corrosión química intensa, entornos de vacío y movimientos alternativos frecuentes.
Clasificadas como piezas planas de sellado estático, las juntas de polieteretercetona (PEEK) tienen un propósito principal: sellar la interfaz para bloquear fugas de líquidos y gases. Su función difiere claramente de las arandelas PEEK, que están diseñadas para espaciar, soportar carga, reducir la fricción, aislar e incluso dispersar la presión de los pernos. La mayoría viene en forma de láminas delgadas. El contacto estrecho entre sus planos superior e inferior y las caras de las bridas crea el efecto de sellado.
A diferencia de las juntas elásticas como las juntas tóricas, se trata de componentes rígidos y semirrígidos sin capacidad de rebote inherente. El sellado se consigue íntegramente mediante la fuerza de precarga del montaje.
|
Artículo
|
Detalles
|
|---|---|
|
Escenarios aplicables
|
Accesorios para cámaras de vacío, piezas de equipos semiconductores, componentes de sellado de alta precisión, juntas personalizadas ultrafinas con formas especiales y piezas de trabajo complejas con múltiples orificios; Ofrece dimensiones ultraprecisas, control de tolerancia ultrariguroso y excelente uniformidad de planitud.
|
|
Riesgos de procesamiento y causas de fallas
|
La tensión interna residual se genera por el calor de fricción del corte, la presión de sujeción mecánica y el corte en capas irrazonable. La tensión acumulada provoca deformación posterior al procesamiento, degradación de la planitud y desviación dimensional. Los productos pueden pasar la inspección inicial pero deformarse gradualmente después de repetidos ciclos térmicos, lo que en última instancia provoca fugas en el sello.
|
|
Soluciones de optimización estándar
|
1. Optimice los parámetros de corte con velocidad de avance reducida y fresado segmentado para reducir la tensión de corte instantánea 2. Adopte el envejecimiento natural a temperatura ambiente después del mecanizado en desbaste antes del corte de precisión final. 3. Implemente accesorios de sujeción flexibles para juntas ultrafinas para evitar la deformación de la sujeción rígida 4. Implementar calentamiento gradual y recocido de enfriamiento lento para liberar completamente la tensión residual después del acabado. |
|
Solución de juntas ultrafinas (<0,5 mm)
|
Las piezas de trabajo ultrafinas presentan baja rigidez y son propensas a vibraciones y deformaciones por corte. Adoptamos accesorios de soporte auxiliares, velocidad reducida del husillo y menor profundidad de corte de una sola capa para estabilizar la fuerza de corte y garantizar una tolerancia de espesor constante.
|
|
Artículo
|
Detalles
|
|---|---|
|
Escenarios aplicables
|
Adecuado para juntas planas de PEEK estándar de precisión media y lotes grandes. No se aplica a juntas de precisión ultrafinas y de estructura intrincada, ya que el espesor desigual de la pared provoca fácilmente la concentración de tensiones internas y el desplazamiento dimensional posterior a la operación.
|
|
Desafíos técnicos clave
|
PEEK presenta una alta viscosidad en estado fundido y una contracción de cristalización desequilibrada. El desmolde rápido tradicional y el enfriamiento rápido atrapan tensiones residuales masivas, causando deformaciones y desviaciones de tamaño bajo ciclos de temperatura alternos. La mala fluidez de la masa fundida también provoca un llenado incompleto, burbujas de aire, poros y marcas de hundimiento.
|
|
Sistema completo de optimización de procesos
|
1. Seque completamente los gránulos de PEEK crudos para eliminar los defectos inducidos por la humedad. 2. Calibre con precisión la temperatura del molde, la presión de inyección y el tiempo de retención. 3. Adoptar un enfriamiento lento natural después del desmolde y prohibir el enfriamiento rápido con agua. 4. Rediseñar el diseño de la compuerta para equilibrar el flujo de fusión y unificar la tasa de contracción 5. Ampliar el tiempo de embalaje e implementar un recocido post-molde obligatorio 6. Optimice las ranuras de escape, aumente moderadamente la temperatura del equipo y ajuste los parámetros de inyección para resolver defectos de llenado |
Nombre del producto:Juntas de polieteretercetona (PEEK)
Material:PEEK sin relleno, PEEK relleno de carbono, PEEK relleno de grafito
Color:negro, beis
Rango de espesor estándar:0,15 mm/0,2 mm/0,3 mm/0,5 mm/1 mm/2 mm/3 mm ~ 15 mm
Tamaños personalizados ultrafinos:Ultrafino < 0,5 mm es una categoría de mecanizado de alta precisión y requiere comunicación previa del plan de proceso.
Precisión de mecanizado CNC:Tolerancia del diámetro exterior/diámetro interior: ±0,02 ~ ±0,05 mm, tolerancia del espesor: ±0,03 ~ ±0,06 mm
Precisión del moldeo por inyección de moldes:Tolerancia del diámetro exterior/diámetro interior: ±0,05 ~ ±0,10 mm, tolerancia del espesor: ±0,08 ~ ±0,15 mm
Muestra:Para ser negociado
Certificados:ISO9001, RoHS, ALCANCE

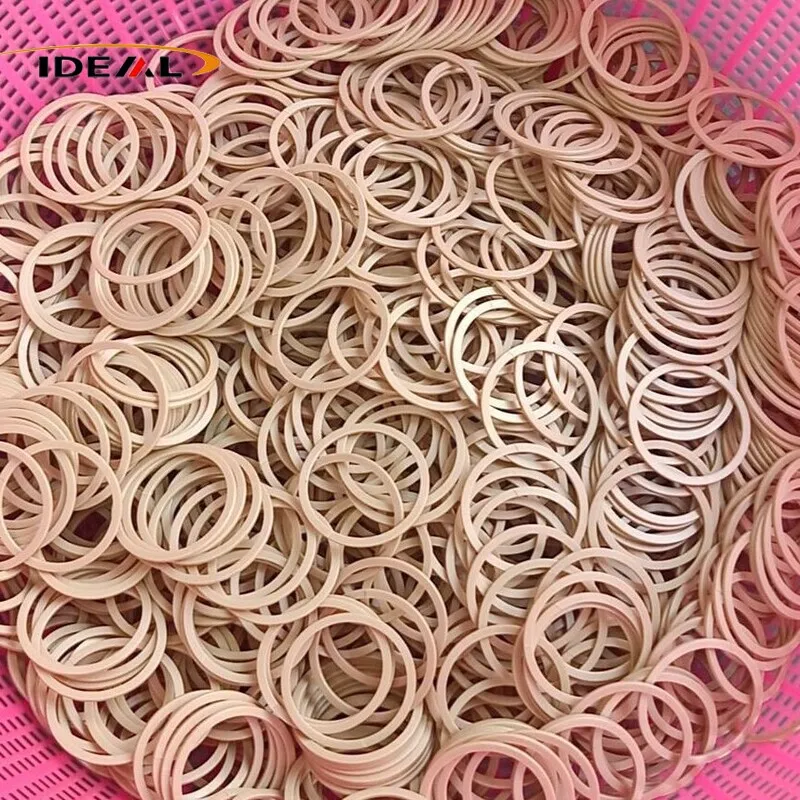

Tipos de juntas:Juntas anulares planas de polieteretercetona (PEEK), juntas de brida con orificios múltiples, juntas de forma irregular, juntas de sellado de PEEK ultrafinas
Debido a la estructura molecular única de la polieteretercetona, las juntas de polieteretercetona (PEEK) superan a las cuñas de nailon, POM, PTFE, caucho y metal en un rendimiento integral. Diseñados para tareas de sellado y espaciado, mantienen un rendimiento estable en condiciones operativas extremas, incluidas altas temperaturas, exposición a productos químicos, entornos de vacío y compresión cíclica repetida.
Las juntas de polieteretercetona (PEEK) virgen sin relleno crean una separación eléctrica eficaz entre los componentes metálicos emparejados. Bloquean la conducción eléctrica, suprimen la corrosión electroquímica y reducen los riesgos de cortocircuito, y se adoptan con frecuencia en paquetes de baterías de nueva energía, unidades de control eléctrico y hardware electrónico de precisión.
Clasificado entre los plásticos de ingeniería resistentes al calor de primer nivel, PEEK ofrece una temperatura de servicio continua de hasta 260 °C y una resistencia máxima a corto plazo que alcanza los 330 °C. Sigue siendo resistente a -60°C sin fragilidad por frío. Sometido a una presión persistente en las bridas a altas temperaturas, el PEEK suprime la fluencia y retiene la precarga de compresión de manera constante en lugar de adelgazarse con el tiempo.
Las excelentes características antideslizamiento ayudan al PEEK a mantener un espesor uniforme bajo cargas térmicas y de compresión de bridas recurrentes. Como cuñas de sellado, controlan las holguras del conjunto, amortiguan la vibración y mitigan la abrasión de la superficie dentro de sistemas de transmisión automatizados y conjuntos robóticos.
La mayoría de los disolventes orgánicos no pueden disolver el PEEK. Permanece estable en ácidos débiles, álcalis débiles, lubricantes y refrigerantes, protegiendo los equipos de la erosión química. Esto hace que las juntas de PEEK sean la solución preferida para líneas de procesamiento de fluidos químicos y aparatos analíticos de laboratorio.
- Especialización de 15 años en juntas y componentes de sellado de PEEK
- Doble experiencia en fabricación: mecanizado CNC de precisión + moldeo por inyección de moldes.
- Equipado con tornos CNC de alta precisión, fresadoras, centros de mecanizado, máquinas de 5 ejes.
- Taller interno de inyección libre de polvo y capacidad total de desarrollo de moldes.
- 100 % resina PEEK virgen únicamente; sin materiales reciclados o mezclados
- Trazabilidad completa del lote con hojas de datos de materiales y COA oficial proporcionados
- Grados de material personalizados disponibles según los requisitos técnicos del cliente
- Fabricado 100% según los planos del cliente (grosor, ID, OD, posiciones de los orificios)
- Tolerancia de alta precisión: ±0,005 mm – ±0,02 mm
- Estricto control de planitud; Deformación cero para juntas ultrafinas.
- Posicionamiento preciso de múltiples orificios para un fácil montaje de bridas y alineación de pernos
- Limpieza ultrasónica + secado sin polvo para aplicaciones de sala blanca y vacío
- Control de emisiones con baja desgasificación, bajas partículas y baja volatilidad
- Envasado final al vacío para evitar contaminación.
- Recocido en gradiente obligatorio para todas las juntas de polieteretercetona (PEEK)
- Elimina la tensión del mecanizado, la tensión del moldeo y la tensión del material interno.
- Previene deformaciones, fugas y deformaciones a largo plazo bajo ciclos de calor
- Superior a los competidores que omiten el recocido y la limpieza para reducir costos
- Control de calidad por niveles para grados industriales generales y de vacío/sala limpia de alta gama
- Equipo de inspección completo de planitud, dureza y tolerancia dimensional.
- Proceso adaptado a las condiciones reales de trabajo para evitar fallos en el campo
- Enfoque: PEEK y fluoroplásticos de alto rendimiento
- Productos: juntas de sellado, anillos de desgaste, piezas amortiguadoras, componentes estructurales de precisión.
- Solución integral: selección de materiales → diseño → mecanizado → piezas terminadas
- Equipos de fluidos químicos.
- Conjunto de batería de nueva energía.
- Sistemas semiconductores y de vacío.
- Instrumentos de laboratorio y dispositivos de precisión.
- Estándares de calidad estrictos para asociaciones internacionales a largo plazo.
- Soluciones personalizadas y entrega estable.
- Soporte profesional para aplicaciones de sellado de alta gama en todo el mundo
R1: No recomendamos este reemplazo. El moldeo por inyección deja una mayor tensión interna residual y aumenta la posibilidad de que queden poros ocultos dentro del producto. Para escenarios de trabajo de vacío limpio y con baja desgasificación, la junta de PEEK mecanizada por CNC hecha de resina virgen con recocido para aliviar tensiones y tratamiento de limpieza sin polvo son siempre la opción preferida.
R2: Este no es el caso. La eficiencia del sellado depende de la estanqueidad del ajuste en la superficie plana, la precarga del ensamblaje y la capacidad anti-fluencia del material. El espesor adecuado debe coincidir con el espacio libre diseñado para su equipo. Las juntas excesivamente gruesas o delgadas alterarán los valores de precarga de los pernos y socavarán la estabilidad del sellado a largo plazo.
A3: El recocido de gradiente estándar elimina la gran mayoría de la tensión residual y reduce drásticamente el riesgo de cambio dimensional. Aún pueden producirse pequeñas deformaciones bajo cargas extremas, cambios de temperatura drásticos o si se adopta materia prima de baja calidad. Para aplicaciones de equipos de ultraprecisión, recomendamos agregar un procedimiento de inspección previa al envejecimiento del producto terminado para garantizar una mayor estabilidad.
