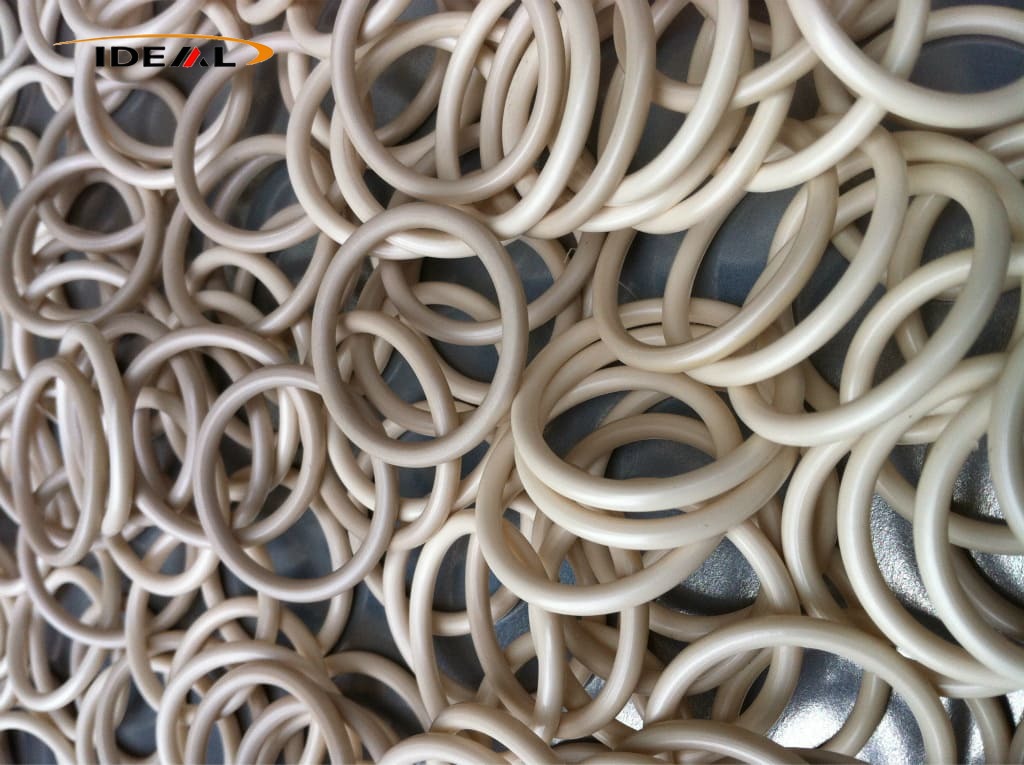

Ideal Plastic ofrece juntas tóricas de PEEK en especificaciones estándar AS568 y GB, así como tamaños personalizados no estándar. Disponibles en PEEK virgen y grados modificados, como fibra de carbono o rellenos de grafito, estas juntas tóricas se fabrican mediante una combinación de mecanizado CNC de precisión y moldeo por inyección a alta temperatura. Un proceso integral de recocido para aliviar tensiones elimina eficazmente problemas como la deformación, la hinchazón y las fugas causadas por los ciclos térmicos, lo que garantiza una precisión dimensional y una estabilidad muy superiores a los sellos de plástico estándar. ¡Obtenga una cotización!
Las juntas tóricas de PEEK proporcionadas por el fabricante Ideal Plastic son componentes rígidos de sellado estático de precisión. Están diseñados principalmente para sellado estático y sellado por micromovimiento de carrera corta y baja velocidad, capaces de cumplir con los requisitos de sellado en condiciones de trabajo extremas.
Llenan con precisión los espacios entre las piezas acopladas para prevenir eficazmente fugas de líquido, escape de gas y pérdida de vacío. Mientras tanto, bloquean la entrada de polvo externo, impurezas y contaminantes al equipo, lo que garantiza un rendimiento de sellado general confiable.
Presentadas con una forma de bucle redondo y una sección transversal circular, las juntas tóricas de PEEK requieren ranuras para juntas tóricas estándar premecanizadas en el equipo para su instalación. Fabricados de conformidad con los estándares estadounidenses AS568 y los estándares métricos nacionales, admiten una producción estandarizada a gran escala con una excelente compatibilidad universal.
Las juntas tóricas de PEEK son fundamentalmente diferentes de las juntas de PEEK y no pueden sustituirse arbitrariamente. Las juntas tóricas de PEEK se aplican para sellado tipo ranura para lograr un sellado estático estable y un ligero sellado dinámico. Por el contrario, las juntas PEEK presentan contornos flexibles, diversas opciones de espesor y perfiles personalizables. Realizan un sellado de áreas grandes mediante compresión de la superficie de la brida y son adecuados para varias superficies de sellado de bridas planas anchas.
Está estrictamente prohibido sustituir las juntas de brida por juntas tóricas de PEEK. El área de contacto ultrapequeña de las juntas tóricas provocará una compresión desigual en las superficies de las bridas y aumentará en gran medida el riesgo de fallo del sellado.
Hecho de material PEEK de alta calidad, el producto tiene un alto punto de fusión, poca fluidez de la masa fundida y una evidente contracción por cristalización, lo que ofrece una alta estabilidad estructural y adaptabilidad a las duras condiciones de trabajo industrial.
Como piezas rígidas de sellado estático de precisión, los productos son aplicables al sellado estático y al sellado por micromovimiento de baja velocidad en condiciones extremas. Previenen de manera confiable las fugas de líquidos y gases, evitan la pérdida de vacío y aíslan los contaminantes externos, manteniendo un rendimiento de sellado estable a largo plazo.
Al adoptar una estructura circular estandarizada con sección transversal redonda, las juntas tóricas encajan perfectamente en ranuras anulares estándar. El estrecho contacto interno garantiza un sellado estático estable y ligeros efectos de sellado dinámico.
Fabricados estrictamente de acuerdo con los estándares estadounidenses AS568 y los estándares métricos nacionales, los productos cuentan con especificaciones unificadas, lo que respalda la producción industrial estandarizada a gran escala con una fuerte universalidad y adaptabilidad.
Las juntas tóricas de PEEK y las juntas de PEEK tienen distintas posiciones de aplicación. Las juntas tóricas están especializadas para escenarios de sellado tipo ranura, mientras que las juntas PEEK personalizables se adaptan al sellado de bridas planas de gran superficie. Se prohíbe el reemplazo arbitrario para evitar riesgos de falla del sellado.
Beneficiándose de las propiedades inherentes del material PEEK, los productos poseen resistencia a altas temperaturas gracias al alto punto de fusión. Su escasa fluidez de la masa fundida y su importante contracción por cristalización garantizan una alta estabilidad de formación estructural, adecuada para un servicio a largo plazo en entornos industriales complejos y hostiles.
La estructura de sellado profesional tipo ranura garantiza una compresión uniforme y un ajuste perfecto. A diferencia del modo de compresión plana de las juntas, evita eficazmente tensiones desiguales en las superficies de las bridas y elimina peligros ocultos de fugas y fallas de sellado.
|
Artículo
|
Especificación
|
|---|---|
|
Nombre del producto
|
Juntas tóricas de PEEK (poliéter éter cetona)
|
|
Material
|
PEEK sin relleno, PEEK relleno de carbono, PEEK relleno de grafito/PTFE
|
|
Color
|
negro, beis
|
|
Diámetro de sección transversal estándar de EE. UU. AS568
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Diámetro de sección transversal
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Servicio de muestra
|
Para ser negociado
|
|
Certificaciones
|
ISO9001, RoHS, ALCANCE
|
|
Clasificación estándar de tamaño
|
Juntas tóricas de PEEK estándar AS568 de EE. UU., juntas tóricas de PEEK estándar GB/T 3452.1, personalización no estándar
|
En comparación con los plásticos de uso general, la fabricación de juntas tóricas de PEEK plantea barreras técnicas mucho más altas. Dos procesos maduros de producción en masa dominan la industria: el mecanizado CNC de precisión y el moldeo por inyección de precisión a alta temperatura. Los dos métodos difieren mucho en las características de las piezas terminadas, los volúmenes de pedido adecuados y los niveles de costos generales.
|
Módulo de procesamiento
|
Descripción detallada
|
|---|---|
|
Flujo de trabajo de producción completo
|
Comience con la inspección de calidad de los materiales en láminas y varillas de PEEK puro importados. Los espacios en bruto se someten a un tratamiento de recocido previo para eliminar de antemano la tensión interna de la materia prima. Después del torneado CNC preliminar para formar productos semiacabados anulares, se lleva a cabo un torneado de acabado de precisión para optimizar el perfil de la sección transversal, seguido de una calibración de concentricidad. Todas las piezas de trabajo recibirán un recocido secundario para aliviar la tensión para eliminar la tensión residual del corte, luego pasarán por un pulido de superficie, eliminación de rebabas y pruebas dimensionales de rango completo antes de la entrega.
|
|
Desafíos clave del procesamiento
|
Las piezas de PEEK anulares de paredes delgadas son estructuralmente frágiles. Los métodos convencionales de sujeción y corte provocan fácilmente vibraciones mecánicas y deformaciones elásticas. Después de soltar el dispositivo, el rebote del material provocará falta de redondez, distorsión ovalada y formas irregulares, lo que dará como resultado una precisión de ensamblaje deficiente y riesgos ocultos de fugas en el sellado.
|
|
Soluciones de optimización personalizadas
|
Equipe accesorios blandos flexibles personalizados para dispersar la presión de sujeción concentrada y evitar la deformación local de la extrusión. Adopte un posicionamiento de soporte de área grande para mejorar la estabilidad general de la pieza de trabajo durante el procesamiento. Haga coincidir las herramientas de corte especiales profesionales de PEEK y reduzca la velocidad de alimentación para debilitar el impacto y la vibración del corte. Implemente un aflojamiento gradual de los accesorios después del mecanizado para evitar la liberación repentina de tensión y la deformación permanente de la pieza.
|
|
Módulo de procesamiento
|
Descripción detallada
|
|---|---|
|
Procedimiento de moldeo estándar
|
Los gránulos de PEEK se secan y deshumidifican completamente para eliminar los defectos de humedad. Las materias primas se funden uniformemente en el barril a una temperatura constante de 360 a 400 °C y luego se inyectan a alta presión en un molde a temperatura constante (180 a 210 °C). Se aplica una presión precisa para estandarizar la cristalización del material, seguida de un enfriamiento lento y gradual. Después del desmolde, todas las piezas se someten a un alivio de tensiones de recocido unificado, un recorte rápido y una verificación dimensional integral para garantizar productos terminados calificados.
|
|
Dificultades inherentes al proceso
|
El material PEEK presenta una alta cristalinidad y una contracción continua durante la fase de enfriamiento y conformación. Ligeras fluctuaciones en la temperatura de moldeo causarán directamente una contracción inconsistente del diámetro interior y del diámetro del cordón, lo que resultará en una tolerancia dimensional inestable y una mala uniformidad del lote de juntas tóricas terminadas.
|
|
Medidas de control de precisión
|
Implemente un control de temperatura constante de circuito cerrado tanto para el cilindro como para el molde para bloquear el rango de temperatura de manera constante y minimizar la variación térmica. Ajuste el tiempo de mantenimiento de la presión y los parámetros del ciclo de enfriamiento para equilibrar la velocidad de cristalización del material y la tasa de contracción en todas las direcciones. Uniformice la tensión interna de los productos terminados mediante un tratamiento de recocido postmoldeado, mejorando fundamentalmente la estabilidad dimensional de las juntas tóricas de PEEK producidas en masa.
|
Mecanizadas a partir de PEEK virgen sólido, las juntas tóricas de PEEK son componentes rígidos de sellado estático de precisión. A diferencia de los sellos elásticos fabricados con caucho, nailon, POM o PTFE estándar, ofrecen una capacidad de sellado confiable en entornos hostiles donde los materiales de sellado tradicionales luchan por mantener el rendimiento.
Con el respaldo de una composición molecular estable, PEEK resiste notablemente la fluencia. El tratamiento de recocido elimina la tensión residual interna, lo que permite que estas juntas tóricas mantengan un contacto estrecho contra las superficies de sellado en medio de temperaturas fluctuantes y presión continua. Los ciclos de mantenimiento de los equipos se pueden ampliar considerablemente.
El material tolera una amplia gama de lubricantes, refrigerantes y fluidos hidráulicos. Evita la hinchazón, disolución o fragilización cuando se expone a sustancias corrosivas suaves, lo que es adecuado para puntos de sellado estáticos en tuberías químicas y sistemas de procesamiento de fluidos.
Instaladas dentro de cámaras de calefacción y equipos con cambios frecuentes de temperatura, las juntas tóricas de PEEK no se ablandan ni se deforman como los plásticos comunes. La forma de la sección transversal original se conserva bajo carga, lo que evita la expansión del espacio de sellado y las fugas persistentes en condiciones estáticas de alta temperatura.
La resina base PEEK no contiene plastificantes ni aditivos volátiles. La liberación de volátiles se mantiene mínima a altas temperaturas, lo que elimina la contaminación por partículas dentro de las cámaras selladas. Esta propiedad hace que las juntas tóricas de PEEK se utilicen ampliamente en equipos de procesamiento de obleas semiconductoras, recipientes de vacío y maquinaria de esterilización médica.
Clasificadas como sellos estáticos rígidos de precisión, las juntas tóricas de PEEK se destacan por su tolerancia a altas temperaturas, excelente resistencia a la fluencia, inercia química, baja desgasificación y autolubricación inherente. Están diseñados principalmente para sellado estático y microsellado alternativo de carrera corta y baja velocidad, y no son adecuados para servicios de sellado alternativo dinámico de recorrido largo y alta frecuencia.
PEEK de grado virgen presenta una volatilidad ultrabaja para evitar la contaminación de la cámara y resiste las microfugas inducidas por fluencia durante la operación de vacío de larga duración.
Estos dispositivos funcionan con un ligero movimiento continuo y ciclos intermitentes de arranque y parada, donde los recambios regulares de grasa no son prácticos. La propiedad autolubricante natural del PEEK permite un funcionamiento sin mantenimiento.
Los equipos enfrentan fluctuaciones drásticas de temperatura y exposición a medios químicos; Los sellos de plástico estándar se hinchan y degradan fácilmente en tales entornos.
Soporta temperaturas cíclicas que oscilan entre -60 °C y 260 °C y resiste la deformación y las fugas en medio de alternancia térmica repetida.
- Especializados en juntas tóricas PEEK personalizadas (elementos de sellado de plástico rígido)
- Diseñado para entornos de alta temperatura, alta presión, vacío y corrosivos
- Reemplaza los sellos de goma tradicionales para condiciones de trabajo extremas
- Elimina fugas ocultas y fallas de sellado intermitentes
- Resiste la deformación por fluencia bajo altas temperaturas a largo plazo.
- Reduce la desgasificación volátil y la contaminación de partículas en el vacío
- Garantiza un rendimiento de sellado estable en equipos críticos
- Utiliza únicamente resina PEEK 100% virgen
- Sin materiales reciclados para aplicaciones semiconductoras, médicas y limpias
- Materiales seleccionados en función de las condiciones de trabajo, las necesidades de precisión y el volumen de pedidos.
- Baja desgasificación, cero desprendimiento de partículas y cumplimiento de estrictos estándares de limpieza.
- Fabricado según dibujos del cliente o especificaciones estándar: AS568 / GB/T3452
- Control estricto del diámetro interior (ID) y del diámetro del cordón.
- Superficie de sellado curvada libre de rayones, abolladuras, poros, grietas e inclusiones
- Sin rebabas, rebabas ni marcas de herramientas visibles
- Líneas de separación del molde ubicadas lejos de las áreas de sellado (para piezas moldeadas)
- Recocido obligatorio para todas las juntas tóricas de PEEK de alta gama
- Elimina la tensión residual del mecanizado y moldeado.
- Previene la deformación, el aumento de espacios y las fugas causadas por el ciclo térmico
- Garantiza la estabilidad dimensional a largo plazo
- Talleres internos de CNC de precisión.
- Admite personalización mediante dibujos o muestras.
- Capaz de mecanizado CNC y moldeo por inyección de precisión.
- Calidad constante para lotes pequeños y producción en masa.
- Equipos de fabricación de semiconductores.
- Dispositivos médicos y sistemas de esterilización.
- Cámaras y componentes de alto vacío
- Nuevos instrumentos energéticos, químicos y de precisión.
- Productos exportados a nivel mundial.
- Atiende a clientes internacionales en industrias de equipos de alta gama.
- Centrarse en asociaciones de sellado confiables, estables y a largo plazo
R1: El mecanizado CNC no requiere moldes personalizados y ofrece tiempos de respuesta más rápidos. Admite dimensiones personalizadas totalmente no estándar y ofrece un control de tensión más estricto, ideal para muestras, pedidos de lotes pequeños y aplicaciones de sellado de alta precisión en los campos médico y de semiconductores. El moldeo por inyección es rentable para pedidos de gran volumen de tamaños estándar, aunque se aplican tarifas de molde y los plazos de entrega son más largos. Puede compartir sus dibujos, la cantidad del pedido y las condiciones de trabajo, y le recomendaremos la solución de producción más adecuada en consecuencia.
R2: Se recomienda encarecidamente el recocido para sellos implementados en entornos de alta temperatura, vacío o presurizados continuamente. Para aplicaciones generales a temperatura ambiente con baja presión, el proceso se puede omitir para reducir costos según su evaluación.
R3: A continuación se enumeran cuatro causas fundamentales comunes:
① Las ranuras están diseñadas para adaptarse a juntas tóricas de goma, lo que provoca tasas de compresión no coincidentes;
② Los sellos omiten el tratamiento de recocido y se deforman gradualmente a medida que se libera la tensión residual en condiciones de servicio;
③ Existen marcas de herramientas visibles o rebabas en las superficies de sellado;
④ Mala precisión de mecanizado de las ranuras del equipo.
Por favor proporcione sus parámetros operativos y dibujos de ranuras, analizaremos el problema y propondremos soluciones específicas.
R4: Se necesita una evaluación cuidadosa para escenarios con impactos fuertes continuos y vibraciones severas de alta frecuencia. PEEK presenta alta rigidez pero baja elasticidad, por lo que funciona mejor para el sellado estático. Para entornos con mucha vibración, sugerimos optimizar las estructuras de ranuras o explorar grados de PEEK modificados y rellenos como alternativas.
