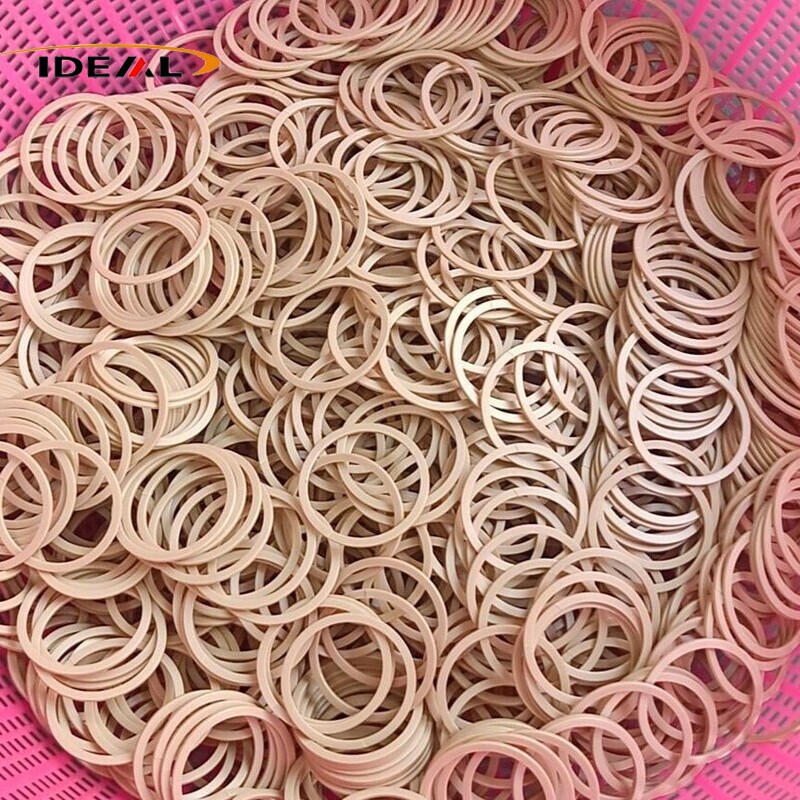

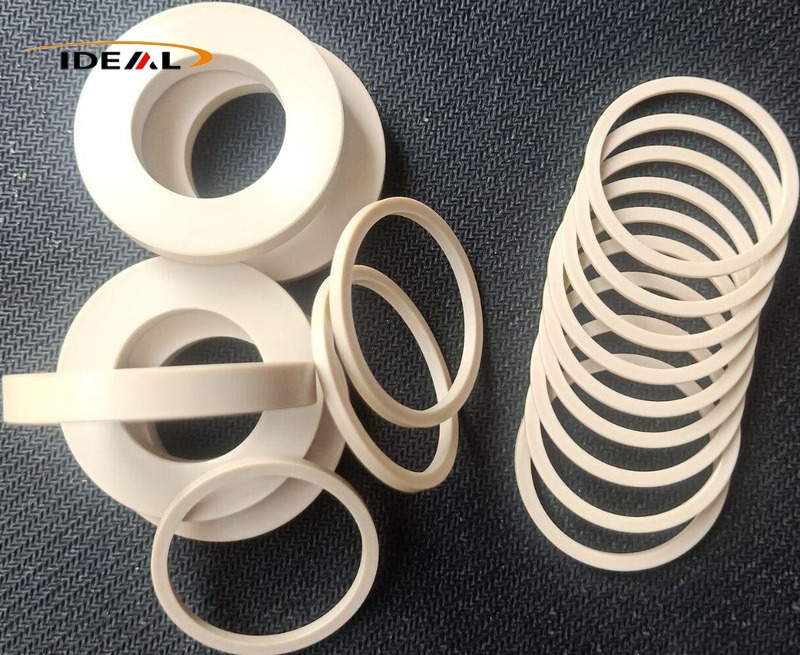

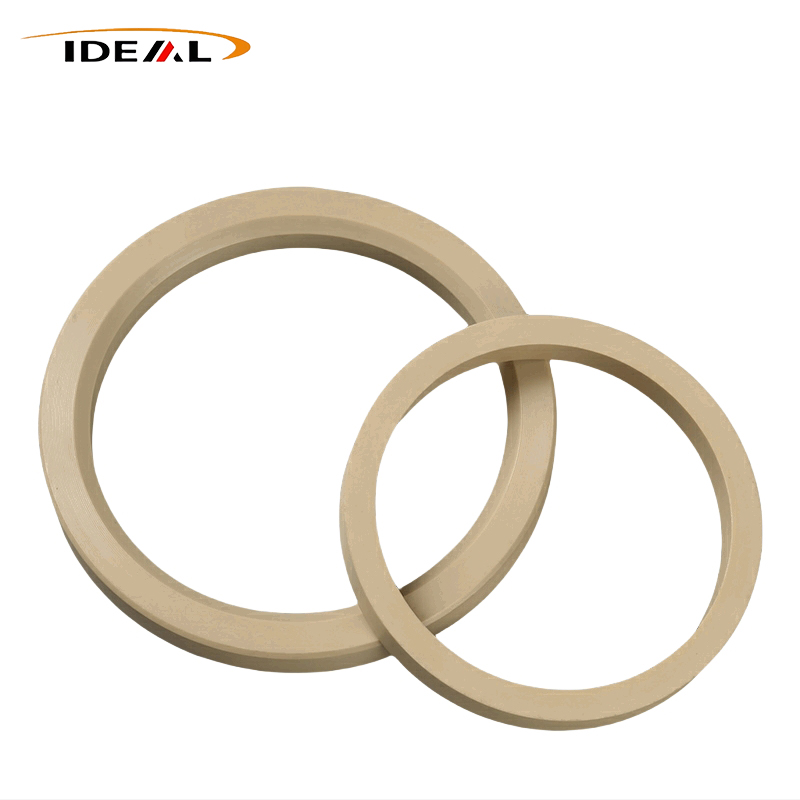

Los anillos de sellado PEEK de Ideal Plastic Factory son componentes plásticos de ingeniería de alto rendimiento diseñados para sellar y soportar, caracterizados por su alta rigidez y resistencia a la fluencia. Fabricados mediante mecanizado CNC de precisión y moldeo por inyección a alta temperatura, complementados con recocido para aliviar tensiones, estos productos ofrecen una alta precisión dimensional y una calidad constante entre lotes. Apoyamos la producción personalizada basada en dibujos no estándar, muestreos en lotes pequeños y pedidos de exportación a gran escala.
Anillos de sellado PEEK ofrecidos porFábrica de plástico idealson componentes de soporte y sellado anular de alto rendimiento fabricados a partir de material base de polieteretercetona. Los clientes suelen utilizarlos como anillos guía, anillos de soporte y anillos de respaldo antiextrusión, que encajan perfectamente dentro de ranuras de sellado tanto dinámicas como estáticas.
Estos componentes anulares cumplen múltiples propósitos prácticos a la vez: guiar el movimiento, resistir el desgaste abrasivo, soportar cargas estructurales y prevenir la extrusión del sello. Un detalle clave que vale la pena destacar: casi todos los anillos de sellado de polieteretercetona independientes carecen de las propiedades elásticas inherentes al caucho. Para un correcto rendimiento de sellado, deben combinarse con piezas elásticas auxiliares.
Cuando se comparan con anillos de sellado de PTFE y nailon, las alternativas de PEEK ofrecen una resistencia mucho mayor a la fluencia en condiciones de trabajo extremas: altas temperaturas, presión elevada y fluidos químicos corrosivos. Resuelven eficazmente los problemas industriales recurrentes que se observan con los sellos convencionales, incluida la deformación por flujo en frío, el cambio dimensional y la rotura prematura. Gracias a estas características confiables, se integran ampliamente en conjuntos de sellado para equipos industriales de primera calidad en numerosos sectores.
En el funcionamiento real, los anillos de sellado de polieteretercetona actúan únicamente como superficies deslizantes rígidas que resisten el calor, la fricción y la deformación por fluencia. Toda la precarga de compresión necesaria para un sellado eficaz proviene de elementos elásticos externos, como juntas tóricas y resortes metálicos energizados. Esta diferencia fundamental diferencia fundamentalmente los anillos de sellado de polieteretercetona de los anillos de sellado de caucho macizo.
En entornos de alta presión, los medios fluidos empujan fácilmente los anillos de sellado elásticos hacia pequeños espacios de montaje dentro de las ranuras de sellado. Esta compresión continua provocará eventualmente la rotura por cizallamiento del elastómero.
Instalado como una barrera rígida, los anillos de respaldo de PEEK impiden que las juntas tóricas se extruyan hacia los espacios libres. Esta configuración aumenta la clasificación de presión general de todo el sistema de sellado y extiende en gran medida la vida útil de las juntas tóricas emparejadas.
Montados en pistones y vástagos de pistón para movimiento alternativo o giratorio, estos anillos absorben cargas laterales y mantienen una alineación axial precisa. Detienen el contacto directo de metal con metal entre componentes mecánicos, compensan la deflexión radial generada durante el funcionamiento del equipo y protegen los elementos de sellado internos contra daños provocados por cargas laterales desiguales.
|
Artículo
|
Detalles de la especificación
|
|---|---|
|
Nombre del producto
|
Anillos de sellado PEEK (poliéter éter cetona)
|
|
Materiales disponibles
|
PEEK puro sin relleno, PEEK relleno de fibra de carbono, PEEK modificado lubricado con fibra de carbono + grafito + compuesto de PTFE
|
|
Opciones de color
|
Beige (PEEK natural), Negro (grados modificados rellenos)
|
|
Proceso de fabricación
|
Mecanizado de precisión CNC / Moldeo por inyección de precisión a alta temperatura
|
|
Tolerancia dimensional
|
Mecanizado CNC: ±0,02~±0,05 mmMoldeo por inyección: ±0,08~±0,10 mm
|
|
Rugosidad de la superficie
|
Mecanizado CNC: Ra 1.6 – Ra 3.2Moldeo por inyección: Ra 3.2 – Ra 6.3
|
|
Certificaciones
|
ISO9001, RoHS, ALCANCE
|
|
Tipos de productos
|
Anillos guía de PEEK, anillos de soporte resistentes al desgaste, anillos de respaldo de PEEK
|
Diseñados para puntos de sellado dinámicos rotativos y alternativos, los anillos de sellado de polieteretercetona mantienen dimensiones estables en medio de fluctuaciones de presión y temperatura. Las propiedades antideslizamiento y antiflujo en frío incorporadas evitan la distorsión permanente de la forma durante el movimiento cíclico. Con características inherentes de baja fricción, resisten impactos mecánicos repetidos y ofrecen una resistencia al desgaste constante.
A diferencia de los sellos de caucho flexibles que dependen del rebote elástico, los anillos de sellado de PEEK presentan una alta rigidez estructural, lo que permite un posicionamiento preciso para estructuras de sellado mecánico dinámico.
Bajo cargas alternas continuas y cambios de temperatura, el material evita la deformación permanente. Mantiene las interfaces de sellado bien ajustadas durante ciclos operativos prolongados, ideal para ejes giratorios y conjuntos de sellado de movimiento lineal.
Las características naturales de baja fricción minimizan el desgaste de los herrajes acoplados. Para equipos con movimiento relativo frecuente, estos anillos de sellado reducen la generación de partículas y se adaptan a condiciones de trabajo sin aceite comunes en la automatización y los dispositivos médicos.
PEEK mantiene una forma física estable cuando entra en contacto con medios hidráulicos, fluidos de corte y soluciones corrosivas suaves. La degradación y la hinchazón rara vez son provocadas por agentes químicos no oxidantes, lo que se adapta a equipos de control de fluidos que operan en ambientes moderadamente agresivos.
Estos elementos deslizantes están diseñados para configuraciones de sellado combinadas, incluidos Stepseals y Glyd Rings, y siempre funcionan en combinación con elastómeros de junta tórica.
Las juntas tóricas proporcionan una fuerza de pretensión constante, mientras que las superficies deslizantes de PEEK entran en contacto directamente con los fluidos del proceso y las contrapartes de fricción. Se encargan de la resistencia al desgaste por deslizamiento y de la contención de fluidos. Estos productos se aplican ampliamente a cilindros hidráulicos alternativos de alta presión y conjuntos de sellado giratorios.
Una vez instalados dentro de las ranuras designadas, los componentes elásticos (juntas tóricas en la mayoría de los casos) se comprimen y producen una fuerza de precarga radial. Esta fuerza constante presiona firmemente el anillo de sellado de PEEK contra la superficie de sellado de contacto, ya sea la superficie exterior del eje o la pared interior del cilindro.
Con caras extremas mecanizadas con precisión, los anillos PEEK encajan estrechamente para llenar espacios microscópicos y bloquear las fugas de fluido. A medida que aumenta la presión interna del medio, se ejerce una mayor compresión sobre el anillo de sellado. La presión de contacto entre superficies coincidentes aumenta en consecuencia, lo que permite un rendimiento de sellado autoajustable activado por presión.
Las piezas elásticas generan continuamente una presión de precarga estable, manteniendo el anillo de sellado de PEEK firmemente adherido a las superficies de contacto en movimiento todo el tiempo.
La presión del fluido del sistema actúa sobre la parte trasera de cada anillo de PEEK. Empuja el labio de sellado hacia afuera para aumentar la presión específica de contacto, formando así un efecto de sellado autoajustable sostenible.
Una carcasa deslizante de PEEK en forma de U encierra en su interior un resorte metálico energizado. Tras la instalación, el resorte comprimido se expande hacia afuera para mantener abierto el anillo deslizante de PEEK, generando una precarga de contacto inicial para el sellado.
Después de un funcionamiento prolongado se producirán fluctuaciones de temperatura y un desgaste abrasivo menor. El resorte interno rebota gradualmente para compensar las variaciones dimensionales y se puede mantener una presión de contacto de sellado estable durante todo el ciclo de servicio.

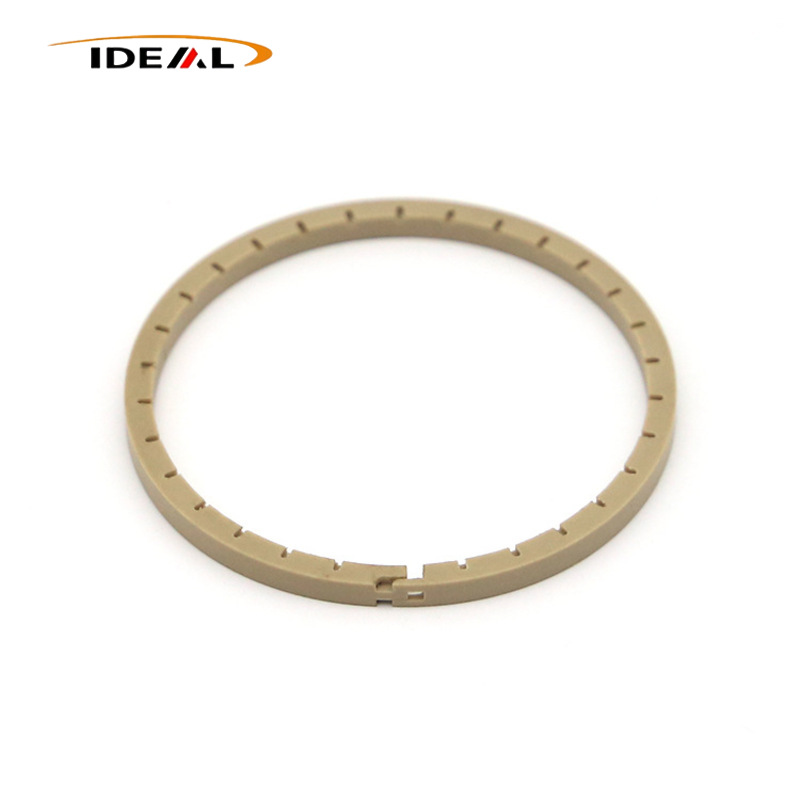

Los cortes divididos están diseñados exclusivamente para simplificar la instalación en ranuras de sellado.
Muescas en espiral:Después del montaje y compresión, dos lados del corte en espiral se desplazan uno contra el otro y se cierran por completo. Las vías de fuga se eliminan en gran medida, lo que hace que este diseño sea adecuado para escenarios de alta presión que requieren fugas de fluido casi nulas.
Cortes rectos y cortes en ángulo simples:Después de la instalación, quedan pequeñas brechas de fuga en la posición de la muesca. Estos estilos no son aplicables para sellado dinámico de alta presión que exige fugas totales cero.
Por esta razón, los anillos partidos en espiral o los anillos sólidos de una pieza sin hendiduras siguen siendo la mejor opción para aplicaciones de sellado dinámico de alta presión.
Gracias a las fortalezas combinadas de resistencia a la fluencia, estabilidad térmica, inercia química y resistencia a la abrasión, los anillos de sellado de polieteretercetona se utilizan ampliamente en maquinaria industrial de primera calidad que opera bajo altas temperaturas, presión intensa, entornos corrosivos y entornos de trabajo ultralimpios.
Se aplica dentro de ranuras de sellado de cilindros hidráulicos de alta presión, servoválvulas y colectores de válvulas como anillos de soporte o anillos de respaldo. Bloquean eficazmente la extrusión causada por la alta presión del fluido y alargan el ciclo de servicio de los componentes de sellado correspondientes. Para condiciones de presión bidireccional, estos anillos se pueden instalar en ambos lados del conjunto de sellado.
Comúnmente instalado en herramientas de fondo de pozo y conjuntos de sellado de boca de pozo. Frente al calor extremo, la alta presión y los medios corrosivos de petróleo y gas en el fondo del pozo, su fuerte capacidad anti-fluencia garantiza un funcionamiento estable a largo plazo. Se recomienda encarecidamente utilizar anillos integrados sólidos y no divididos para condiciones de servicio de presión ultraalta.
Se utiliza en cámaras de vacío y válvulas de tuberías de gas de proceso. Aquí es obligatorio el grado PEEK virgen sin relleno para una desgasificación ultrabaja, lo que protege los sellos de junta tórica/FFKM. Las variantes de PEEK rellenas de carbono están totalmente prohibidas para este tipo de aplicaciones.
Instalado en conectores de reactores y tuberías de filtrado de alta presión. Estos anillos mantienen un rendimiento estable cuando se exponen a ácidos, álcalis y diversos disolventes orgánicos.
Adecuado para sellado de fluidos a alta presión en válvulas de energía de hidrógeno y equipos de prueba de almacenamiento de energía.
Ideal para conjuntos de válvulas de fluido expuestos a amplios rangos de temperatura y ciclos de esterilización repetidos que exigen estrictos estándares de limpieza.
- Centrado en anillos de sellado PEEK de alto rendimiento para equipos industriales críticos
- Especializado en diseño personalizado y producción en masa estable.
- Objetivo: solucionar fallos de estanqueidad que los productos estándar no pueden resolver
- Los sellos se extruyen o se rompen bajo alta presión.
- Deformarse, deformarse o filtrarse a temperaturas elevadas.
- Corroerse o hincharse en fluidos químicos.
- Se desgasta rápidamente en movimiento alternativo/giratorio.
- Inconsistencia de dimensiones que causa fallas en el ensamblaje
- Tiempo de inactividad no planificado y alto costo de mantenimiento
- Controlamos la tensión residual, la planicidad y la contracción por cristalización, factores clave ignorados por la mayoría de los proveedores.
- Nuestros sellos permanecen estables bajo alta temperatura y alta presión.
- Sin deformaciones rápidas, sin fugas, sin rayones en las superficies de contacto
- Mayor vida útil y menos interrupciones por mantenimiento
- Dos procesos confiables: mecanizado CNC de precisión y moldeo por inyección de precisión
- Recocido obligatorio para todos los sellos PEEK para estabilizar las dimensiones.
- Control de calidad de todo el proceso desde el material hasta el producto terminado.
- Inspección 100% visual y dimensional antes de la entrega.
- Formulaciones de materiales personalizables para:
- resistencia al desgaste
- resistencia a la corrosión
- rendimiento de aislamiento
- Estable en condiciones de trabajo dinámicas (rotativas/alternativas)
- Excelente compatibilidad química y estabilidad estructural.
- Sistemas hidráulicos
- Equipos de producción automática.
- Maquinaria de control de fluidos médicos.
- Instrumentos de precisión y automatización industrial a nivel mundial.
- Fabricante profesional de componentes de sellado de plástico de ingeniería.
- Experiencia madura en procesamiento de PEEK
- Calidad estable, entrega confiable, servicio global
- Socio a largo plazo para clientes industriales que requieren sellos de alto rendimiento
R1: No. PEEK cuenta con una alta rigidez sin apenas elasticidad. Toda la precarga de compresión necesaria para un sellado hermético se suministra mediante juntas tóricas o resortes metálicos energizados. PEEK sirve únicamente como una superficie deslizante duradera que resiste el desgaste y la erosión química.
R2: Dentro de un rango de presión razonable, el mecanismo de autoapriete aumenta la presión de contacto y mejora los efectos de sellado. Una vez que la presión excede el umbral nominal, los sellos se extruirán y dañarán sin los anillos de respaldo correctamente instalados, lo que provocará una falla total del sellado de inmediato.
R3: En la mayoría de las condiciones operativas, funcionan como componentes rígidos de soporte y protección. Al carecer de elasticidad intrínseca, deben ensamblarse junto con sellos elásticos, como juntas tóricas, para formar un sistema de sellado completo.
R4: No se recomienda en absoluto. Los rellenos de carbón conllevan riesgos de desgasificación y contaminación por partículas. Sólo se permite material PEEK puro sin relleno para entornos de producción de semiconductores.
