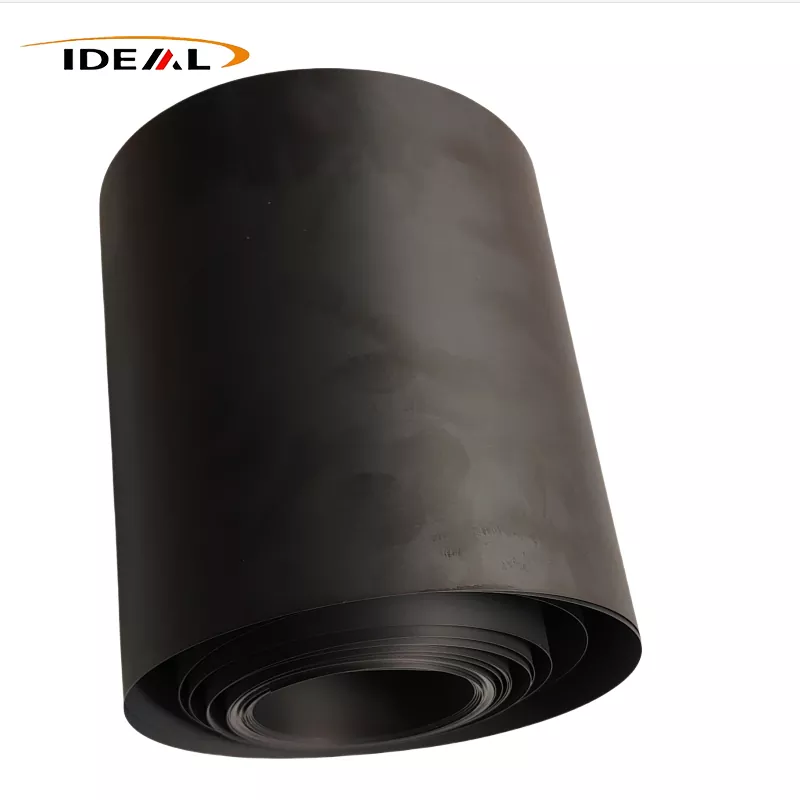

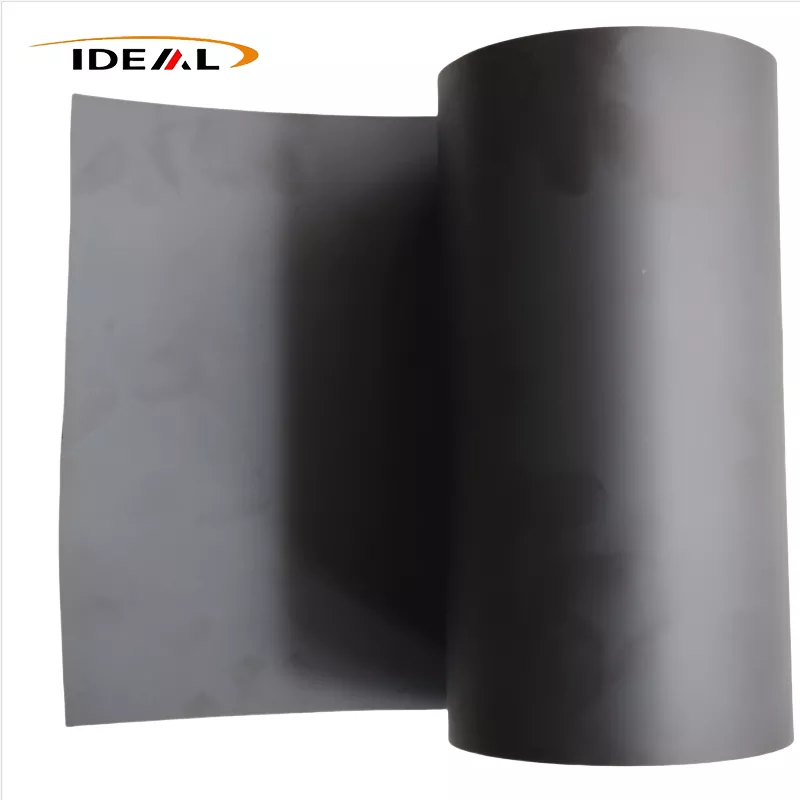

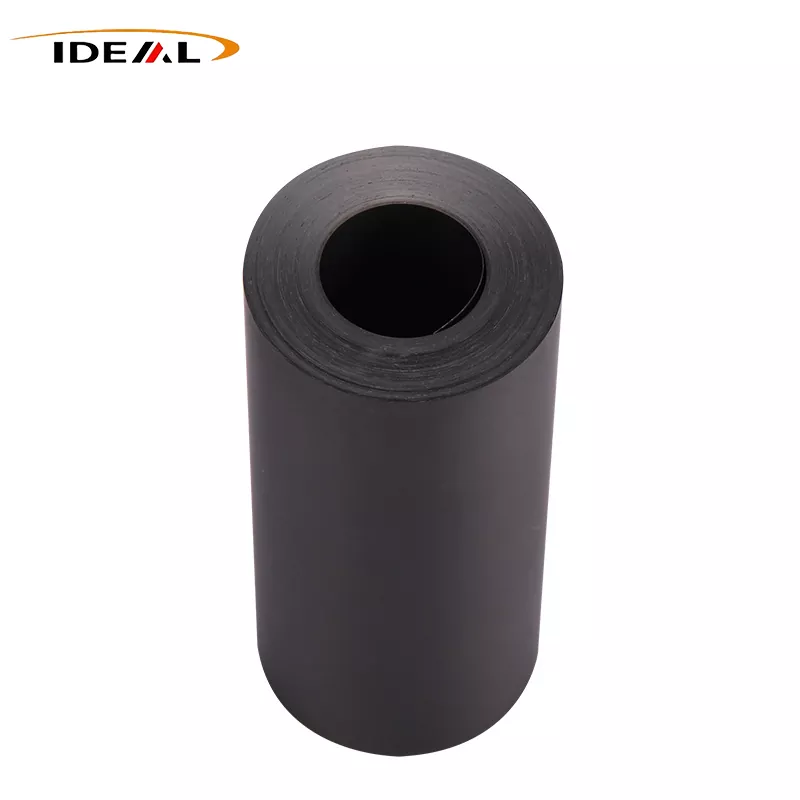

Guangzhou Suministro ideal Película ESD PEEK permanente con resistividad superficial 10⁶–10⁹ Ω/sq, resistencia a altas temperaturas -200 ℃ a 260 ℃, baja desgasificación, lámina ESD PEEK modificada con nanotubos de carbono para portabrocas de vacío de oblea, estación de sonda y accesorios electrónicos. Grosor y tamaño personalizados disponibles.
La película ESD PEEK se rellena y modifica internamente con nanotubos de carbono o negro de humo ultrafino y se fabrica mediante procesos de fundición por extrusión o calandrado de espejo. Integra un excelente rendimiento de disipación de estática, resistencia a altas temperaturas, robustez mecánica, resistencia a la limpieza con solventes, retardo de llama y resistencia a la radiación. Se aplica ampliamente en la fabricación de semiconductores y en las industrias de nuevas energías.
La película PEEK antiestática se diferencia fundamentalmente de las películas plásticas disipadoras de estática con revestimiento superficial convencional. Las películas con revestimiento de superficie son económicas y transparentes, pero su revestimiento antiestático se delamina por encima de los 120 °C y falla por completo después de la limpieza con disolvente. Estas películas sólo son adecuadas para aplicaciones de corta duración a baja temperatura. Por el contrario, los rellenos conductores en la película ESD PEEK están uniformemente dispersos dentro de la matriz de PEEK, brindando un rendimiento disipador de estática permanente. No se produce delaminación del recubrimiento ni fallas antiestáticas durante el pulido, la limpieza con solventes o el servicio prolongado a alta temperatura.
Guangzhou Ideal se ha especializado en la investigación y producción de películas PEEK desde 2014, acumulando más de 12 años de experiencia profesional en la industria. Nuestra serie de películas ESD PEEK incluye tipos de grado semiconductor de nanotubos de carbono (CNT) de alta gama, grados industriales generales rellenos con negro de carbón conductor ultrafino y grados ESD reforzados con fibra de carbono.
1. Grado semiconductor de alta gama CNT
Los nanotubos de carbono son materiales de nanocarbono tubulares unidimensionales con una relación de aspecto ultraalta. Se puede formar una red conductora tridimensional continua con una carga de relleno extremadamente baja. Todos los nanotubos de carbono están completamente encapsulados por la matriz de resina sin generar partículas de carbono libres. Este grado es ideal para procesos de precisión de semiconductores de alta limpieza, incluida la manipulación de obleas, el funcionamiento de estaciones de sonda, sistemas de cámaras de vacío y aplicaciones ópticas.
2. Grado industrial de negro de carbón conductor ultrafino
Este grado, que consta de partículas de carbono esféricas que forman redes conductoras a través del contacto entre partículas, presenta un rango de resistividad superficial estable de 10⁶–10⁹ Ω/sq con una distribución uniforme de la resistencia y una anisotropía débil. Se requiere una carga de relleno relativamente alta para lograr un rendimiento ESD calificado. La adición excesiva de negro de carbón reduce la dureza de la película y provoca el desprendimiento de carbón inducido por la fricción con una limpieza superficial deficiente. No es aplicable a procesos de obleas semiconductoras de alta gama y se utiliza principalmente para accesorios electrónicos ordinarios, componentes de baterías de litio, herramientas de alta temperatura y equipos generales a prueba de explosiones para una producción en masa rentable.
3. Grado reforzado con fibra de carbono picada
La fibra de carbono cortada a base de PAN proporciona disipación estática y refuerzo estructural, brindando resistencia mecánica y resistencia a la abrasión mejoradas. Su resistividad superficial oscila entre 10⁴ y 10⁷ Ω/sq. La principal limitación es la anisotropía conductiva que se forma durante la fundición por extrusión, lo que da como resultado una ligera desviación de resistividad MD/TD. Este versátil grado insignia se utiliza ampliamente para revestimientos de dispositivos semiconductores, juntas SMT de alta temperatura y herramientas para baterías de litio.
Nota: No todas las películas de PEEK rellenas de carbono presentan un rendimiento ESD calificado. El PEEK rico en carbono CF30 con alto contenido de relleno exhibe una conductividad excesiva y no se puede utilizar como película ESD disipadora de estática estándar.
Con más de una década de acumulación técnica, inversión en equipos de producción de alta gama y sistemas de control de calidad estandarizados, Guangzhou Ideal ha resuelto puntos críticos de calidad en la fabricación de películas ESD PEEK.
1. El equipo de extrusión de doble tornillo personalizado con configuraciones de tornillo optimizadas equilibra la dispersión uniforme del relleno y la estructura de fibra intacta, eliminando la deriva de resistividad a alta temperatura y garantizando una resistividad superficial estable después de ciclos térmicos repetidos.
2. Al reducir la tensión de tracción y la relación de tracción y adoptar un tratamiento de recocido en gradiente, mitigamos eficazmente la anisotropía conductiva y la desviación de la resistividad direccional.
3. El recocido de gradiente de precisión con aumento de temperatura y velocidades de enfriamiento estrictamente controlados libera la tensión interna residual, lo que reduce significativamente la deformación y el rizado después del corte y el troquelado.
4. La granulación modificada se completa en un ambiente libre de polvo para proteger la unión interfacial fibra-matriz. Esto resuelve la desunión interfacial y el desprendimiento de carbono inducido por la fricción, evitando la contaminación por micropartículas y el rayado de las obleas.
La película ESD PEEK de grado semiconductor proporciona una resistividad estable de 10⁶–10⁹ Ω/sq para una descarga estática uniforme, lo que evita la ruptura de alto voltaje de obleas y chips IC. Los grados semiaislantes (10¹⁰–10¹² Ω/sq) equilibran el aislamiento y la supresión estática con una deriva mínima de alta temperatura. La película admite un funcionamiento continuo a 260 °C con una fluctuación de resistividad controlada dentro del 5 %, lo que elimina la acumulación de estática en entornos de vacío.
La película ESD PEEK ofrece un rango de temperatura de servicio continuo de -200 °C a 260 °C y resistencia al calor a corto plazo de hasta 340 °C. Sigue siendo resistente a las grietas a bajas temperaturas y resiste el ablandamiento, el flujo térmico, la deformación y la deformación a altas temperaturas, manteniendo un rendimiento dimensional estable bajo ciclos térmicos alternos.
La película presenta alta resistencia a la tracción y al desgarro. Las especificaciones ultradelgadas resisten fracturas y grietas por flexión repetidas. Con propiedades autolubricantes, un bajo coeficiente de fricción y una baja tasa de desgaste, ofrece una excelente estabilidad estructural a largo plazo. La baja deformación por fluencia garantiza que no haya colapso estructural de juntas y películas de revestimiento bajo presión sostenida de alta temperatura.
La película PEEK antiestática resiste la mayoría de los ácidos, álcalis, cetonas, ésteres, alcoholes y disolventes de limpieza industriales fuertes, y solo el ácido sulfúrico concentrado es capaz de disolver el sustrato de PEEK. Con lixiviación iónica ultrabaja y desprendimiento mínimo de partículas, la película cumple con los estándares de taller ultralimpios Clase 1 y Clase 10 y evita la contaminación de obleas y lentes ópticas.
1. Fabricación de obleas semiconductoras
Como material central para procesos de precisión de semiconductores, la disipación estática permanente de la película ESD PEEK, su estabilidad a altas temperaturas, baja desgasificación y cero desprendimiento de polvo la hacen ideal para revestimientos de portabrocas de vacío de obleas, juntas ESD con aislamiento térmico de estaciones de sonda y películas aislantes de portadores de obleas.
2. Electrónica de precisión, PCB y accesorios de prueba.
Su excelente resistencia a altas temperaturas permite la producción de películas aislantes ESD para dispositivos de prueba funcionales de alta temperatura, películas protectoras de alta temperatura FPC, juntas para herramientas térmicas SMT y componentes de aislamiento de moldes electrónicos.
3. Batería de litio y nueva industria energética.
Las películas aislantes ESD previenen cortocircuitos y riesgos de incendio causados por la electrificación por fricción de las láminas de electrodos. Se aplican películas de revestimiento retardantes de llama, resistentes a altas temperaturas y antiestáticas a los equipos de batería a prueba de explosiones para mejorar la seguridad operativa general.
Causa: La ausencia de recocido en gradiente deja una tensión residual atrapada dentro de la película PEEK antiestática. El procesamiento a alta temperatura libera tensiones residuales y relaja las cadenas de polímeros, lo que provoca deslizamiento y reconstrucción de la red conductora interna. Esto da como resultado una desviación aleatoria de la resistividad, con áreas locales que se vuelven aislantes o excesivamente conductoras.
Causa principal: mala unión interfacial fibra-matriz, en lugar de fragilidad inherente a la fibra de carbono.
A. El corte excesivo del tornillo durante la granulación aplasta demasiado las fibras de carbono y daña la capa de encapsulación de resina.
B. El agente de apresto comercial residual en las fibras de carbono en bruto provoca la desunión interfacial después de la exposición a altas temperaturas.
Solución: Elimine el apresto de fibra residual y aplique agentes de apresto modificados específicos de PEEK para fortalecer la unión interfacial fibra-matriz y suprimir el desconchado de partículas inducido por la fricción.
Causa: La aglomeración de fibra de carbono durante la granulación forma hoyos en la superficie de la fibra después de la fundición. Las fibras superpuestas en los puntos de aglomeración crean microrregiones localizadas de alta conductividad con una resistividad drásticamente baja, lo que genera riesgos de ignición eléctrica local.
Método de control: Optimice los parámetros de granulación para equilibrar la dispersión del relleno y la retención de la longitud de la fibra. Implemente una inspección de resistividad transversal multipunto en todo el ancho de la película, en lugar de probar solo las secciones de la cabeza y la cola del rodillo.
1. Curva de temperatura de recocido no calificada.
2. El exceso de tensión en el devanado induce estrés residual durante el almacenamiento. Aunque es plana tras la inspección en fábrica, la película se deforma gradualmente a medida que se libera la tensión interna durante el almacenamiento.
Solución: Adoptar parámetros personalizados de bobinado de baja tensión para películas de calibre fino; Los parámetros estándar para películas de 0,3 a 0,5 mm no son aplicables.
1. Adoptamos materias primas PEEK antiestáticas de alta pureza de origen internacional y las combinamos con tecnología de fabricación patentada y madura. Nuestra película ESD PEEK evita defectos locales causados por la aglomeración de partículas de carbono, incluidas zonas localizadas de baja resistencia y puntos muertos aislantes. Una mala dispersión del relleno provoca fácilmente fallas electrostáticas locales y cortocircuitos en las estaciones de trabajo de los clientes, lo que resulta en desguaces de lotes y pérdidas económicas sustanciales.
2. Nuestras películas ESD PEEK presentan una alta precisión dimensional y una tensión interna ultrabaja, resistiendo la deformación y la contracción bajo ciclos de alta temperatura. Con una dispersión uniforme de disipación estática y cero difracción de partículas, el material evita el desprendimiento de micropartículas negras en entornos de vacío de alta temperatura, evitando eficazmente la contaminación de oblea y lentes ópticas y los riesgos de reducción del rendimiento.
3. La diferencia de resistividad entre la dirección de la máquina y la dirección transversal en el mismo rollo de película es mínima. La desviación de resistividad general dentro de un solo rollo y entre diferentes lotes está estrictamente controlada dentro de un orden de magnitud.
4. Proporcionamos grados de resistividad, espesores de película y tamaños de corte personalizados para clientes globales de semiconductores, electrónica de precisión y aeroespaciales. Los clientes pueden enviar dibujos de productos, parámetros de temperatura de funcionamiento y requisitos de resistividad de la superficie. Nuestro equipo de ingeniería entregará un informe completo sobre el rendimiento del material y una cotización directa de fábrica en un plazo de 24 horas.
A1. PEEK puro sin relleno ofrece un excelente rendimiento aislante con una resistividad superficial de hasta 10¹⁴ Ω/sq. Acumula fácilmente carga estática, que puede dañar componentes de ultraprecisión como obleas y chips IC. La película PEEK modificada por ESD disipa eficazmente la electricidad estática y al mismo tiempo conserva por completo todas las propiedades mecánicas, térmicas y químicas superiores de la resina PEEK pura.
A2. No. El desprendimiento de partículas se origina a partir de una unión débil en la interfaz de la fibra de carbono y la matriz de resina, que se forma durante la formulación y granulación aguas arriba. El pulido y la limpieza posteriores solo pueden eliminar el polvo de carbón flotante de la superficie, pero no pueden reparar los defectos de la interfaz interna. La fricción seguirá provocando que se desprendan partículas después de un uso prolongado.
A3. ESD PEEK relleno de fibra de carbono de alta calidad forma una red conductora interna estable sin envejecimiento ni deterioro del rendimiento. A diferencia de las películas antiestáticas con revestimiento superficial, sus propiedades disipadoras de estática son permanentes. Sin embargo, si la interfaz fibra-matriz está dañada, la acumulación continua de desechos inducida por la fricción alterará el rendimiento de ESD local.
A4. ESD PEEK relleno de fibra de carbono exhibe una anisotropía conductiva inherente causada por la orientación del flujo de fibra durante la extrusión. Probar solo una dirección no puede detectar un rendimiento interno anormal. La inspección del producto terminado debe incluir pruebas de resistividad en la dirección de la máquina (MD) y en la dirección transversal (TD) para controlar la anisotropía y evitar inconsistencias en la calidad del lote para los clientes.
A5. Durante el moldeo por fundición, las fibras de carbono se alinean a lo largo de la dirección del flujo del material, creando una anisotropía conductora natural. La tolerancia calificada por la industria permite una diferencia de resistividad de hasta un orden de magnitud entre las direcciones del flujo y transversal. Una desviación que exceda de dos órdenes de magnitud se considerará no calificada. Por lo tanto, se deben probar ambas resistividades direccionales durante la inspección entrante.
A6. Según el estándar de la industria, el material PEEK con un espesor ≤ 0,5 mm se define como película ESD PEEK, generalmente producida y suministrada en forma de rollo continuo. El material con un espesor > 0,5 mm se clasifica como lámina ESD PEEK, fabricada mediante moldeo de placa sólida. Las dos categorías adoptan diferentes procesos de formación y producción.
