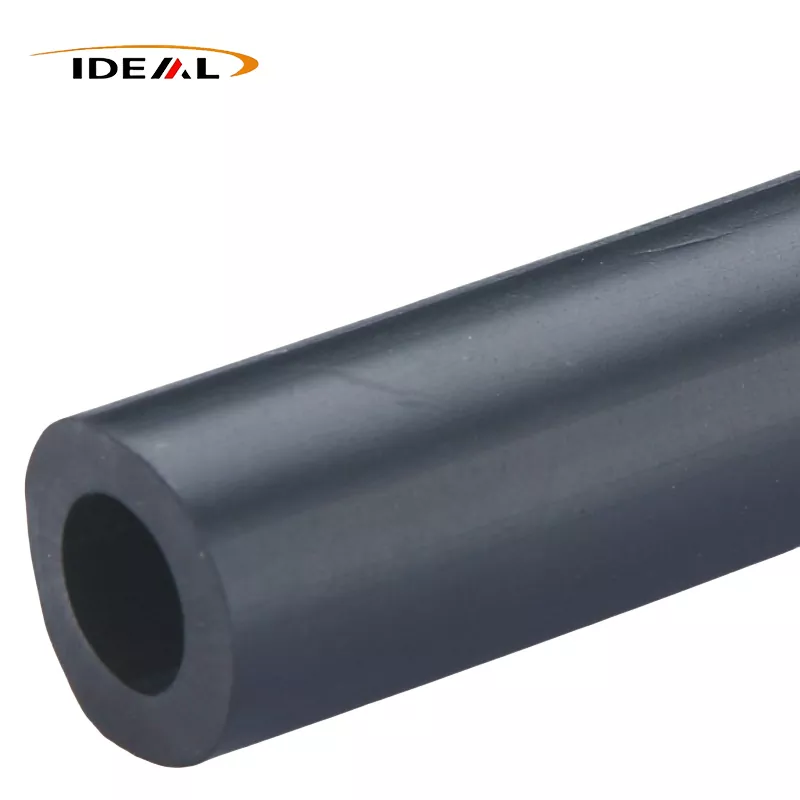

Tubos PEEK reforzados con fibra de carbonoson una opción práctica cuando un tubo PEEK estándar necesita más rigidez, estabilidad dimensional, capacidad de carga o control estático. Ideal Plastic produce tubos PEEK rellenos de fibra de carbono negros con un contenido de fibra de carbono del 10% al 40%, opciones LCF y SCF, rangos de diámetro interior y exterior indicados, longitudes de 1000 mm o 3000 mm y tolerancias de hasta ±0,02 mm.
El grado correcto no se selecciona únicamente por el porcentaje de carbono. La longitud de la fibra, la geometría de la pared, la temperatura de funcionamiento, las condiciones de desgaste, los requisitos eléctricos y las dimensiones del acabado afectan la especificación. Comience con el caso de carga y el plano, luego solicite una cotización según un material definido y un requisito de inspección.
Cuando los tubos PEEK rellenos de fibra de carbono son la opción correcta
Pure PEEK ya proporciona una combinación útil de capacidad de temperatura, resistencia química, comportamiento de desgaste y estabilidad dimensional. Agregar fibra de carbono cambia el equilibrio hacia la rigidez y el soporte de carga. Esto es importante en un tubo utilizado como casquillo de cojinete, componente aislante o guía, paso estructural, rodillo o pieza de transmisión u otro perfil semiacabado que debe mantener su forma bajo tensión.
Por lo general, vale la pena considerar la fibra de carbono cuando un tubo de PEEK puro se desvía demasiado, se expande más allá de la ventana de ajuste o se desgasta más rápido de lo que permite la aplicación. También puede ayudar en sistemas sensibles a la estática. El plástico ideal indica una resistividad volumétrica tan baja como1 × 10³ Ω·cmpara su gama de materiales PEEK rellenos de fibra de carbono, pero el rendimiento eléctrico requerido debe confirmarse para el grado exacto, el contenido de fibra, la geometría y el método de prueba.
No trate un tubo relleno de carbón como un reemplazo automático de cada pieza de PEEK. La fibra de carbono puede afectar la maquinabilidad, la apariencia de la superficie, la anisotropía y el comportamiento eléctrico. Si el tubo debe seguir siendo altamente aislante, si es fundamental una superficie de contacto muy suave o si la pieza está expuesta a una mezcla química no cubierta por los datos existentes, solicite una revisión específica del grado antes de realizar el pedido.
Seleccione el contenido de fibra de carbono y el grado de fibra para el caso de carga
Qué cambios del 10% al 40% de fibra de carbono en PEEK
Ideal Plastic ofrece un contenido de fibra de carbono ajustable del 10% al 40%. En general, aumentar el nivel de relleno desplaza el compuesto hacia una mayor rigidez y soporte de carga, al mismo tiempo que hace que la elección del material sea más sensible a la dirección de procesamiento y al diseño circundante. El porcentaje más alto no es automáticamente el mejor valor: puede ser innecesario para un tubo con carga ligera y puede complicar el mecanizado o los requisitos de superficie.
Especifique el resultado que necesita en lugar de pedir únicamente "PEEK lleno de carbono". Las entradas útiles incluyen carga radial, carga axial, tramo sin soporte, rango de temperatura, velocidad de deslizamiento, material de acoplamiento, ciclo de trabajo, medios químicos y si el tubo debe disipar la carga estática. Ideal Plastic establece valores de rigidez en el rango de 8 a 12 GPa para su oferta de PEEK reforzado con fibra de carbono. Trate ese rango como una guía a nivel de producto, no como un sustituto de una hoja de datos específica del grado o una validación de diseño.
Opciones de tubos PEEK LCF, SCF y CF30
El grado de fibra afecta más que la etiqueta. LCF significa fibra de carbono larga; SCF significa fibra de carbono corta. Las fibras más largas pueden ser útiles cuando la eficiencia del refuerzo y la rigidez son prioridades, mientras que los compuestos de fibras cortas pueden ser más adecuados para el procesamiento convencional y los perfiles mecanizados detallados. El resultado real depende de la orientación de la fibra, las condiciones de moldeo o extrusión, el espesor de la pared y el mecanizado.
“CF30” comúnmente identifica un compuesto PEEK con aproximadamente un 30 % de fibra de carbono, pero la designación debe confirmarse con el proveedor. Pregunte si el tubo PEEK CF30 citado es LCF o SCF, qué tolerancia se aplica después del mecanizado y qué datos de propiedad pertenecen a ese compuesto exacto. Esto evita un error de compra común: comparar dos materiales por porcentaje de carbono y pasar por alto diferentes formas de fibra y rutas de fabricación.
Confirme las dimensiones de tuberías, tubos, perfiles y mecanizados antes de realizar el pedido
Especifique DE, DI, espesor de pared, longitud, tolerancia y acabado de superficie
“Tubo PEEK” y “tubo PEEK” a menudo se usan indistintamente en las búsquedas de proveedores, pero la cotización aún necesita una definición dimensional precisa. Proporcione el diámetro exterior (OD), el diámetro interior (ID), el espesor de la pared o su cálculo, la longitud de corte, la cantidad, la tolerancia, la condición final y el requisito de acabado superficial. Indique si las dimensiones se suministran extruidas, cortadas o mecanizadas.
Ideal Plastic enumera longitudes estándar de 1000 mm y 3000 mm y una tolerancia declarada de ±0,02 mm para sus tuberías PEEK reforzadas con fibra de carbono. Confirme qué dimensiones cubre esa tolerancia. Una tolerancia estricta del diámetro exterior no significa automáticamente que el diámetro interior, la concentricidad, la rectitud o la cuadratura de los extremos tengan la misma tolerancia.
Utilice una revisión de dimensiones basada en dibujos para evitar errores de ajuste
Envíe un dibujo cuando el tubo encaje sobre un eje, en una carcasa o en un conjunto de sellado o cojinete. Marque las características críticas en lugar de confiar en una descripción del catálogo. La revisión debe cubrir:
- Límites de diámetro exterior e interior, incluido el espesor de pared requerido;
- concentricidad, rectitud y ovalidad permitida cuando de ellas dependa el montaje;
- longitud de corte, escuadra de los extremos, chaflanes, ranuras, agujeros u otros detalles mecanizados;
- grado de material, construcción LCF o SCF y porcentaje de fibra de carbono;
- método de inspección, plan de muestreo, embalaje y documentación.
Para las dimensiones de los tubos PEEK de fibra de carbono personalizados, una revisión del dibujo suele ser más útil que preguntar únicamente por el tamaño nominal más cercano. Expone los riesgos de ajuste antes de la producción y brinda al proveedor una base clara para las herramientas, el mecanizado y la inspección.
Datos de rendimiento publicados y límites de comparación
Ideal Plastic indica una temperatura de deflexión del calor superior a 315 °C y una temperatura de uso continuo de hasta 260 °C para la información de su producto PEEK reforzado con fibra de carbono. Esas cifras indican la capacidad a altas temperaturas, pero no significan que un tubo pueda soportar su carga mecánica máxima de forma continua a 260°C. La carga, el espesor de la pared, el tiempo de exposición, la concentración de tensiones y el montaje afectan la temperatura de diseño utilizable.
La misma precaución se aplica al desgaste y la resistencia química. El PEEK relleno de carbono está diseñado para condiciones exigentes de fricción, desgaste, carga y exposición a productos químicos; sin embargo, el rendimiento depende de la superficie de contacto, la presión, la velocidad, la lubricación, la temperatura y la concentración química real. Una declaración de compatibilidad química para PEEK no debe considerarse como una aprobación para cada mezcla de solventes, fluido de proceso o ciclo de temperatura.
Utilice los valores publicados para limitar la elección del material y luego verifique la calidad exacta. Solicite una hoja de datos, una muestra o una revisión de la aplicación cuando la consecuencia del fallo sea alta. Ideal Plastic afirma que hay muestras gratuitas disponibles, que pueden respaldar una verificación de ajuste o una prueba de prototipo controlada antes de un pedido mayor.
Aplicaciones para sistemas de control estático, químicos, de desgaste y de alta temperatura
Los tubos PEEK de fibra de carbono son un fuerte candidato para sistemas industriales que combinan calor con demanda mecánica. Las áreas de evaluación típicas incluyen:
- Piezas portantes o de transmisión:La fibra de carbono puede aumentar la rigidez y reducir la deflexión en comparación con el PEEK puro ordinario.
- Conjuntos centrados en el desgaste:El compuesto es adecuado para aplicaciones que implican fricción y desgaste, pero aún es necesario revisar el material de acoplamiento y la relación presión-velocidad.
- Tubería de alta temperatura:la cifra de uso continuo indicada de 260 °C y la HDT superior a 315 °C proporcionan un punto de partida para el blindaje térmico, no un límite de diseño completo.
- Componentes del proceso químico:evalúe el medio específico, la concentración, la temperatura y la duración de la exposición en lugar de confiar en la palabra "resistente a productos químicos".
- Equipos sensibles a la estática:la resistividad de bajo volumen indicada puede ser relevante cuando la disipación de carga importa; Confirme los requisitos de prueba eléctrica y de conexión a tierra para la pieza terminada.
La fibra de carbono también se compara frecuentemente con la fibra de vidrio. La mejor elección depende de las propiedades objetivo: el PEEK relleno de carbono generalmente se selecciona cuando la rigidez, el peso, el comportamiento de desgaste o la disipación eléctrica son más importantes, mientras que la decisión final requiere datos de calidad comparables en lugar de nombres de relleno únicamente.
Solicite una cotización de tubo PEEK de fibra de carbono verificado de Ideal Plastic
Envíe a Ideal Plastic el dibujo o una especificación clara para suTubos PEEK reforzados con fibra de carbono.. Incluya la temperatura de la aplicación, la carga, la fricción o las condiciones de desgaste, los medios químicos, los requisitos de control estático, el diámetro exterior, el diámetro interior, la longitud, la tolerancia, la cantidad y el objetivo de entrega.
Solicite la cotización para identificar el porcentaje de fibra de carbono, la construcción LCF o SCF, las tolerancias dimensionales aplicables, los documentos de inspección, la disponibilidad de muestras y si la pieza se suministra como un tubo o está terminada mediante mecanizado. Ideal Plastic suministra perfiles PEEK semiacabados y mecanizados desde Guangzhou, China, incluidos tubos y componentes personalizados, con plazos de entrega estándar o personalizados para clientes internacionales.
Para una primera revisión, utilice elPágina de cotización de tubos PEEK de fibra de carbono personalizadosy adjunte el dibujo. Una revisión verificada del grado y las dimensiones generalmente ahorrará más tiempo que elegir un tubo CF30 nominal y corregir el ajuste después de la producción.
