La respuesta corta: elija un tubo de PEEK relleno de fibra de carbono cuando la rigidez adicional y la estabilidad dimensional justifiquen sus compensaciones.
Las tuberías PEEK son formas huecas semiacabadas que se utilizan tal como se suministran o mecanizadas en piezas como casquillos, manguitos, sellos, componentes de válvulas y cuerpos aislantes. Se añade fibra de carbono cuando el PEEK sin relleno no proporciona suficiente rigidez, control dimensional o resistencia a la deformación bajo cargas mecánicas y térmicas.

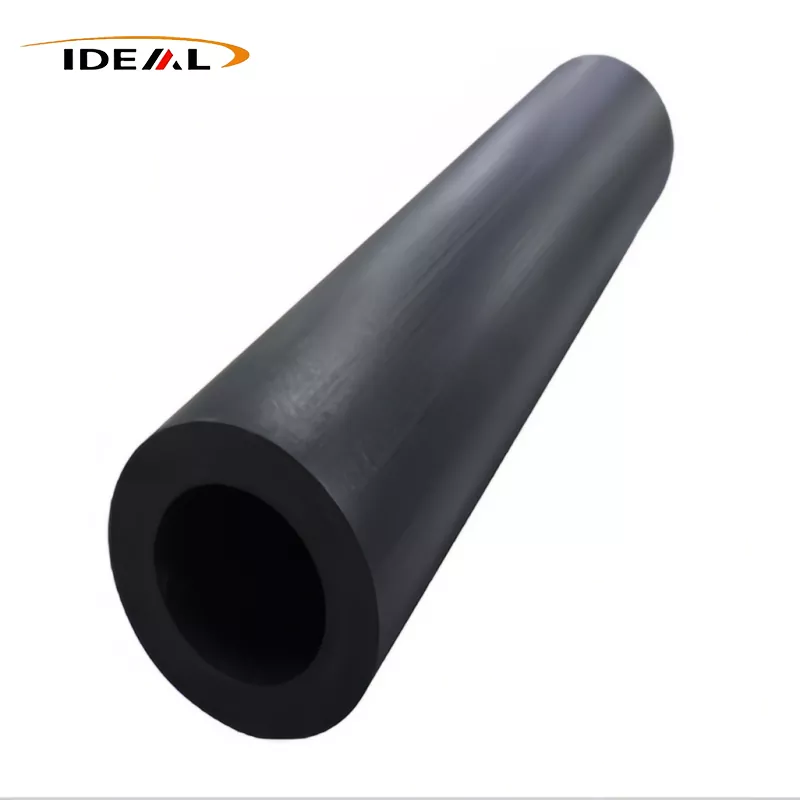

Eso no convierte al material relleno de carbón en la opción premium automática. Puede ser menos indulgente que el PEEK virgen, más duro con las herramientas de corte y eléctricamente diferente. La decisión correcta depende de la dirección de la carga, la temperatura, la exposición a productos químicos, las superficies de contacto, los requisitos eléctricos y la cantidad de material que espera eliminar. Ofertas ideales en GuangZhouTubos PEEK rellenos de fibra de carbonocon contenido de fibra de carbono regulable del 10% al 40%; la empresa identifica el 30% como el ratio comúnmente utilizado.
Tubería, tubo y tubería pueden describir el mismo material semiacabado, pero las dimensiones deben indicarse sin ambigüedades.
En los catálogos de stock de polímeros, “tubo de PEEK”, “tubo de PEEK” y “tubo de PEEK” a menudo se utilizan indistintamente. Los compradores no deben asumir que estos términos siguen las convenciones de las tuberías metálicas. Un proveedor puede estar describiendo una pieza bruta de mecanizado de paredes gruesas en lugar de una línea con clasificación de presión destinada a transportar fluido tal como está instalada.
El dibujo de compra, no el sustantivo, debe controlar el pedido. Si se trata de servicio a presión, las dimensiones del stock semiacabado por sí solas no establecen la capacidad de presión. La geometría terminada, las juntas, la temperatura, los medios, el historial de carga y el estándar de diseño aplicable necesitan una revisión de ingeniería por separado.
Defina el diámetro exterior, el diámetro interior, el espesor de la pared, la longitud y el margen de mecanizado en un plano acotado.
Indique el diámetro exterior, el diámetro interior y la longitud, luego identifique si cada valor es nominal, tal como se produce o se requiere después del mecanizado. Incluya concentricidad, rectitud, redondez, acabado superficial y condición final donde afecten a la pieza terminada. Una tolerancia general de diámetro más o menos no controla la concentricidad entre el diámetro interior y el diámetro exterior.
Deje suficiente margen de mecanizado para limpiar la piel y corregir la distorsión esperada, pero no tanto como para que el costo del material y el tiempo de mecanizado aumenten innecesariamente. Las paredes finas con acabado necesitan especial atención: la presión del mandril, el calor de corte y la tensión residual pueden mover el orificio una vez que sale de la máquina.
Trate los rangos de tamaño publicados y la tolerancia de ±0,02 mm como afirmaciones para aclarar, no como garantías para cada combinación de ID/OD
La página de productos de GuangZhou Ideal enumera material negro, diámetro interior nominal de Φ20–458 mm, diámetro exterior de Φ15–404 mm, longitudes de 1000 mm y 3000 mm y una tolerancia declarada de ±0,02 mm. Estos rangos no deben leerse como una matriz de dimensiones libremente intercambiables; un tubo válido debe tener un diámetro exterior mayor que su diámetro interior.
Antes de realizar un pedido, pregunte qué combinaciones de ID/OD están disponibles y qué característica cubre la tolerancia. También confirme la temperatura de medición, el método de inspección, el plan de muestreo, los criterios de rectitud y si la tolerancia se aplica al stock o a una superficie mecanizada. ElInformación sobre tolerancias y tamaños de tubos PEEK publicadosson un punto de partida útil para una solicitud de cotización, no un sustituto de un dibujo aceptado.
Qué cambia la fibra de carbono en PEEK y qué no mejora automáticamente
Las fibras de carbono restringen el movimiento dentro de la matriz de PEEK. En un grado y orientación adecuados, eso generalmente aumenta la rigidez, reduce el cambio dimensional bajo carga y mejora la estabilidad a medida que cambia la temperatura. Estos efectos pueden ayudar a que una funda mecanizada mantenga la geometría o reduzcan la fluencia donde el PEEK virgen se movería demasiado.
El refuerzo también introduce direccionalidad. La ruta de fabricación y el flujo de material pueden alinear las fibras, por lo que las propiedades axiales y a través de las paredes pueden diferir. La fibra de carbono no mejora automáticamente todas las interfaces de desgaste, no preserva el aislamiento eléctrico ni aumenta la resistencia a todos los productos químicos. También puede reducir la ductilidad y hacer que los bordes sean más propensos a astillarse durante el mecanizado o montaje agresivo.
Compare los grados de PEEK virgen, relleno de fibra de carbono y otros grados modificados en cuanto a rigidez, desgaste, comportamiento eléctrico, exposición química y maquinabilidad.
| factor de decisión | virgen ojeada | PEEK relleno de fibra de carbono | Otros grados de PEEK modificados |
|---|---|---|---|
| Rigidez y estabilidad dimensional | Útil cuando la dureza y el comportamiento del material sin relleno son prioridades | Generalmente se prefiere cuando la deflexión, la fluencia o el movimiento térmico controlan el diseño. | Los grados reforzados con vidrio u otros pueden ofrecer un equilibrio diferente de rigidez y comportamiento eléctrico. |
| Tener puesto | El rendimiento depende en gran medida de la carga, la velocidad, la temperatura y la superficie | Puede mejorar algunas condiciones de desgaste, pero las fibras expuestas pueden afectar la superficie de contacto | Los grados de rodamientos pueden ser preferibles cuando la fricción y el desgaste son los requisitos principales. |
| Comportamiento eléctrico | Normalmente seleccionado donde se requiere aislamiento | Puede tener una resistividad más baja, pero el porcentaje de carbono por sí solo no define una clase eléctrica | Las formulaciones se pueden adaptar para aislamiento, control estático o conductividad; verificar datos reales |
| Mecanizado | Generalmente menos abrasivo para las herramientas. | La fibra de carbono aumenta el desgaste de la herramienta y puede contribuir a la rotura del borde. | La respuesta de la herramienta depende del paquete de relleno. |
Para mecanizar tubos de PEEK rellenos de fibra de carbono, utilice herramientas afiladas y adecuadas y una sujeción controlada. Observe el acabado del orificio, la generación de calor y la rotura de la fibra en lugar de depender únicamente de una lectura del diámetro exterior. Si la exposición a productos químicos es crítica, evalúe el grado completo comparándolo con el fluido, la concentración, la temperatura, la presión y el tiempo de exposición reales.
Una etiqueta de “tubo PEEK con 30% de fibra de carbono” no es una especificación completa del material
El porcentaje indica la carga de relleno, pero no es suficiente para aprobar un material. Aún necesita el grado de resina y compuesto, la ruta de fabricación, la forma de la fibra, los controles de calidad y los datos de propiedad del stock suministrado. Aclare si el porcentaje indicado se define por peso u otra base.
Pregunte también si el tubo provendrá de un lote de producción y si el proveedor puede proporcionar registros de inspección vinculados a los lotes. Un prototipo que se mecaniza limpiamente no prueba que el material posterior se comportará de manera idéntica si cambia el compuesto, el proceso o la orientación de la fibra. Aprobar la calidad exacta y la forma del stock, no una descripción genérica de “30% CF PEEK”.
Los datos del proveedor deben coincidir con el grado real, el método de prueba, la orientación de la fibra y las condiciones de servicio.
Los valores de las hojas de datos son útiles sólo cuando representan el material que recibirá. Verifique la orientación, el acondicionamiento, la temperatura de prueba y el método de prueba de la muestra. Es posible que los datos de los cupones moldeados por inyección no predigan el comportamiento de un tubo de pared gruesa mecanizado en una dirección de fibra diferente.
Para aplicaciones de alta temperatura, compare las propiedades a la temperatura de servicio en lugar de utilizar valores de temperatura ambiente. Para servicio químico, tenga en cuenta el estrés y el calor simultáneos. Si las dimensiones ajustadas son importantes, solicite mediciones de la geometría suministrada y acuerde cómo se acondicionarán las piezas antes de la inspección.
Valide el volumen y la resistividad de la superficie antes de tratar el PEEK relleno de fibra de carbono como conductor o disipador de estática.
La fibra de carbono puede reducir la resistividad eléctrica del PEEK, pero la conductividad no se deriva directamente del porcentaje de relleno. La distribución de las fibras, el contacto entre fibras, la orientación, el espesor de la pared y el procesamiento influyen en el resultado. Es posible que un material descrito como reforzado con carbono aún no alcance el rango de resistencia requerido.
Coloque la resistividad del volumen requerida o el rango de resistividad de la superficie en el dibujo o la especificación del material, junto con el método de prueba y los requisitos de acondicionamiento. Si la disipación de carga es crítica para la seguridad, pruebe tubos representativos o componentes terminados. No sustituya las mediciones eléctricas por un certificado de contenido de carbono.
Lista de verificación de RFQ: confirme el contenido de fibra de carbono, la geometría, las tolerancias, el acabado de la superficie, los registros de inspección, los documentos de cumplimiento, la cantidad, el tiempo de entrega y la entrega en destino.
- Material:grado exacto de PEEK, porcentaje de fibra de carbono y cómo se define ese porcentaje.
- Geometría:OD, ID, condición de la pared, longitud, condición final y tolerancia de mecanizado.
- Controles:tolerancias dimensionales, concentricidad, rectitud, redondez y requisitos de acabado superficial.
- Actuación:temperatura de servicio, cargas, productos químicos, interfaz de desgaste y comportamiento eléctrico requerido.
- Evidencia:datos de prueba aplicables, trazabilidad de lotes, informe de inspección y documentos de cumplimiento requeridos.
- Términos comerciales:cantidades de prototipo y producción, plazo de entrega, embalaje, Incoterms y entrega terrestre al destino de EE. UU.
- Aceptación:revisión de planos, método de inspección y procedimiento aprobados para el manejo de existencias no conformes.
